VEP-P BSP

БРС VEP-P BSP

VEP-P - серия БРС Flat Face с резьбовым соединением - разработка Stucchi для применения в гидравлике при высоком рабочем давлении и необходимости соединения БРС при остаточном рабочем давлении в системе. Резьбовое соединение исключает преждевременный износ или «отвердение», свойственное БРС с шариковым запорным элементом при использовании в высоко-пульсирующих системах. Структура тройного клапана позволяет безопасно подключаться к системе, даже при высоком остаточном давлении, и в то же время, исключать внешние утечки жидкости в процессе подключения/отключения.

Преимущества:

Легкое подсоединение / отсоединение с обеих сторон при остаточном давлении, благодаря запатентованной конструкции Stucchi.

Плоская поверхность легко очищается, уменьшая количество грязи внутри контура.

Специальные размеры серии VEP-P испытаны на огнестойкость и имеют сертификат Регистра Ллойда в соответствии с API 16D и директивой № 36 EUB.

Минимальная утечка жидкости во время отсоединения, благодаря чему уменьшается количество жидкости, попадающей в окружающую среду.

Минимальное попадание воздуха при соединении.

Запатентованная конструкция внутреннего клапана создает минимальный перепад давления, поддерживая эффективность работы в системе

Клапанная система сброса внутреннего давления позволяет легко производить соединение при высоком внутреннем остаточным давлении.

Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.

Высокая сопротивляемость скачкам давления.

Безопасность и простота в эксплуатации.

Материал: Высокопрочная углеродистая сталь

Фиксирующий механизм: резьба

Рабочее давление: до 600 Бар

Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)

Скорость потока: до 1000 л./мин.

Уплотнения: NBR

Сферы применения: нефтегазовая промышленность, машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики

Видео-демонстрация

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

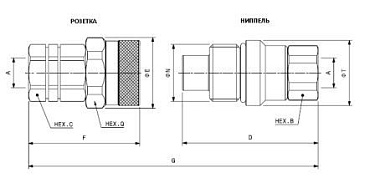

Характеристики

Артикул

Наименование

резьба

ID ISO

вес, кг

Часть

807200002

БРС РЕЗЬБОВЫЕ VEP-P BSP 3/8 - D3/8 Розетка

BSP

3/8"

M33x2

30,0

41,8

65,8

38,0

131,3

0,33

Розетка

Артикул	807200002
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 3/8 - D3/8 Розетка
резьба	BSP
ID ISO	3/8"
N	M33x2
C	30,0
E	41,8
F	65,8
Q	38,0
G	131,3
вес, кг	0,33
Часть	Розетка

807200003

БРС РЕЗЬБОВЫЕ VEP-P BSP 3/8 - D3/8 Ниппель

BSP

3/8"

M33x2

27,0

82,5

37,8

131,3

0,33

Ниппель

Артикул	807200003
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 3/8 - D3/8 Ниппель
резьба	BSP
ID ISO	3/8"
N	M33x2
B	27,0
D	82,5
T	37,8
G	131,3
вес, кг	0,33
Часть	Ниппель

807200004

БРС РЕЗЬБОВЫЕ VEP-P BSP 1/2 - D3/8 Розетка

BSP

3/8"

M33x2

30,0

41,8

70,8

38,0

138,8

0,34

Розетка

Артикул	807200004
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 1/2 - D3/8 Розетка
резьба	BSP
ID ISO	3/8"
N	M33x2
C	30,0
E	41,8
F	70,8
Q	38,0
G	138,8
вес, кг	0,34
Часть	Розетка

807200005

БРС РЕЗЬБОВЫЕ VEP-P BSP 1/2 - D3/8 Ниппель

BSP

3/8"

M33x2

27,0

85,0

37,8

138,8

0,32

Ниппель

Артикул	807200005
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 1/2 - D3/8 Ниппель
резьба	BSP
ID ISO	3/8"
N	M33x2
B	27,0
D	85,0
T	37,8
G	138,8
вес, кг	0,32
Часть	Ниппель

807200006

БРС РЕЗЬБОВЫЕ VEP-P BSP 1/2 - D1/2 Розетка

BSP

1/2"

M40x3

36,0

49,8

77,8

46,0

154,6

0,62

Розетка

Артикул	807200006
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 1/2 - D1/2 Розетка
резьба	BSP
ID ISO	1/2"
N	M40x3
C	36,0
E	49,8
F	77,8
Q	46,0
G	154,6
вес, кг	0,62
Часть	Розетка

807200007

БРС РЕЗЬБОВЫЕ VEP-P BSP 1/2 - D1/2 Ниппель

BSP

1/2"

M40x3

36,0

95,0

45,8

154,6

0,60

Ниппель

Артикул	807200007
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 1/2 - D1/2 Ниппель
резьба	BSP
ID ISO	1/2"
N	M40x3
B	36,0
D	95,0
T	45,8
G	154,6
вес, кг	0,60
Часть	Ниппель

807200008

БРС РЕЗЬБОВЫЕ VEP-P BSP 3/4 - D1/2 Розетка

BSP

1/2"

M40x3

36,0

49,8

84,8

46,0

164,0

0,59

Розетка

Артикул	807200008
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 3/4 - D1/2 Розетка
резьба	BSP
ID ISO	1/2"
N	M40x3
C	36,0
E	49,8
F	84,8
Q	46,0
G	164,0
вес, кг	0,59
Часть	Розетка

807200009

БРС РЕЗЬБОВЫЕ VEP-P BSP 3/4 - D1/2 Ниппель

BSP

1/2"

M40x3

36,0

97,4

45,8

164,0

0,58

Ниппель

Артикул	807200009
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 3/4 - D1/2 Ниппель
резьба	BSP
ID ISO	1/2"
N	M40x3
B	36,0
D	97,4
T	45,8
G	164,0
вес, кг	0,58
Часть	Ниппель

807200010

БРС РЕЗЬБОВЫЕ VEP-P BSP 3/4 - D5/8 Розетка

BSP

5/8"

M45x3

41,0

53,8

84,9

50,0

165,4

0,76

Розетка

Артикул	807200010
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 3/4 - D5/8 Розетка
резьба	BSP
ID ISO	5/8"
N	M45x3
C	41,0
E	53,8
F	84,9
Q	50,0
G	165,4
вес, кг	0,76
Часть	Розетка

807200011

БРС РЕЗЬБОВЫЕ VEP-P BSP 3/4 - D5/8 Ниппель

BSP

5/8"

M45x3

36,0

99,0

49,8

165,4

0,67

Ниппель

Артикул	807200011
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 3/4 - D5/8 Ниппель
резьба	BSP
ID ISO	5/8"
N	M45x3
B	36,0
D	99,0
T	49,8
G	165,4
вес, кг	0,67
Часть	Ниппель

807200012

БРС РЕЗЬБОВЫЕ VEP-P BSP 1 - D3/4 Розетка

BSP

3/4"

M50x3

46,0

58,8

99,7

55,0

190,5

1,12

Розетка

Артикул	807200012
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 1 - D3/4 Розетка
резьба	BSP
ID ISO	3/4"
N	M50x3
C	46,0
E	58,8
F	99,7
Q	55,0
G	190,5
вес, кг	1,12
Часть	Розетка

807200013

БРС РЕЗЬБОВЫЕ VEP-P BSP 1 - D3/4 Ниппель

BSP

3/4"

M50x3

46,0

113,6

54,8

190,5

1,02

Ниппель

Артикул	807200013
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 1 - D3/4 Ниппель
резьба	BSP
ID ISO	3/4"
N	M50x3
B	46,0
D	113,6
T	54,8
G	190,5
вес, кг	1,02
Часть	Ниппель

807200014

БРС РЕЗЬБОВЫЕ VEP-P BSP 1.1/4 - D1 Розетка

BSP

M58x3

55,0

69,8

106,8

65,0

206,2

1,69

Розетка

Артикул	807200014
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 1.1/4 - D1 Розетка
резьба	BSP
ID ISO	1"
N	M58x3
C	55,0
E	69,8
F	106,8
Q	65,0
G	206,2
вес, кг	1,69
Часть	Розетка

807200015

БРС РЕЗЬБОВЫЕ VEP-P BSP 1.1/4 - D1 Ниппель

BSP

M58x3

55,0

123,4

64,5

206,2

1,44

Ниппель

Артикул	807200015
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 1.1/4 - D1 Ниппель
резьба	BSP
ID ISO	1"
N	M58x3
B	55,0
D	123,4
T	64,5
G	206,2
вес, кг	1,44
Часть	Ниппель

807200016

БРС РЕЗЬБОВЫЕ VEP-P BSP 1.1/2 - D1.1/2 Розетка

BSP

1.1/2"

M80x4

65,0

92,0

133,5

85,0

253,9

3,81

Розетка

Артикул	807200016
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 1.1/2 - D1.1/2 Розетка
резьба	BSP
ID ISO	1.1/2"
N	M80x4
C	65,0
E	92,0
F	133,5
Q	85,0
G	253,9
вес, кг	3,81
Часть	Розетка

807200017

БРС РЕЗЬБОВЫЕ VEP-P BSP 1.1/2 - D1.1/2 Ниппель

BSP

1.1/2"

M80x4

65,0

150,0

89,8

253,9

3,20

Ниппель

Артикул	807200017
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 1.1/2 - D1.1/2 Ниппель
резьба	BSP
ID ISO	1.1/2"
N	M80x4
B	65,0
D	150,0
T	89,8
G	253,9
вес, кг	3,20
Часть	Ниппель

807200018

БРС РЕЗЬБОВЫЕ VEP-P BSP 2 - D2 Розетка

BSP

M130x6

90,0

200,0

224,8

383,5

14,68

Розетка

Артикул	807200018
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 2 - D2 Розетка
резьба	BSP
ID ISO	2"
N	M130x6
C	90,0
E	200,0
F	224,8
G	383,5
вес, кг	14,68
Часть	Розетка

807200019

БРС РЕЗЬБОВЫЕ VEP-P BSP 2 - D2 Ниппель

BSP

M130x6

90,0

218,4

145,0

383,5

11,89

Ниппель

Артикул	807200019
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 2 - D2 Ниппель
резьба	BSP
ID ISO	2"
N	M130x6
B	90,0
D	218,4
T	145,0
G	383,5
вес, кг	11,89
Часть	Ниппель

807200020

БРС РЕЗЬБОВЫЕ VEP-P BSP 1 - D1 Розетка

BSP

M58x3

55,0

69,8

105,8

65,0

205,2

1,78

Розетка

Артикул	807200020
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 1 - D1 Розетка
резьба	BSP
ID ISO	1"
N	M58x3
C	55,0
E	69,8
F	105,8
Q	65,0
G	205,2
вес, кг	1,78
Часть	Розетка

807200022

БРС РЕЗЬБОВЫЕ VEP-P BSP 1.1/4 - D1.1/2 Розетка

BSP

1.1/2"

M80x4

65,0

92,0

133,5

85,0

253,9

3,88

Розетка

Артикул	807200022
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 1.1/4 - D1.1/2 Розетка
резьба	BSP
ID ISO	1.1/2"
N	M80x4
C	65,0
E	92,0
F	133,5
Q	85,0
G	253,9
вес, кг	3,88
Часть	Розетка

807200023

БРС РЕЗЬБОВЫЕ VEP-P BSP 1.1/4 - D1.1/2 Ниппель

BSP

1.1/2"

M80x4

65,0

150,0

89,8

253,9

3,25

Ниппель

Артикул	807200023
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 1.1/4 - D1.1/2 Ниппель
резьба	BSP
ID ISO	1.1/2"
N	M80x4
B	65,0
D	150,0
T	89,8
G	253,9
вес, кг	3,25
Часть	Ниппель

807200024

БРС РЕЗЬБОВЫЕ VEP-P BSP 3/4 - D3/4 Розетка

BSP

3/4"

M50x3

46,0

58,8

97,7

55,0

188,5

1,16

Розетка

Артикул	807200024
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 3/4 - D3/4 Розетка
резьба	BSP
ID ISO	3/4"
N	M50x3
C	46,0
E	58,8
F	97,7
Q	55,0
G	188,5
вес, кг	1,16
Часть	Розетка

807200025

БРС РЕЗЬБОВЫЕ VEP-P BSP 3/4 - D3/4 Ниппель

BSP

3/4"

M50x3

46,0

113,6

54,8

188,5

1,13

Ниппель

Артикул	807200025
Наименование	БРС РЕЗЬБОВЫЕ VEP-P BSP 3/4 - D3/4 Ниппель
резьба	BSP
ID ISO	3/4"
N	M50x3
B	46,0
D	113,6
T	54,8
G	188,5
вес, кг	1,13
Часть	Ниппель
