VEP-HD фланец 4 отверстия

VEP-HD фланец 4 отверстия
VEP-HD фланец 4 отверстия
VEP-HD фланец 4 отверстия
VEP-HD фланец 4 отверстия

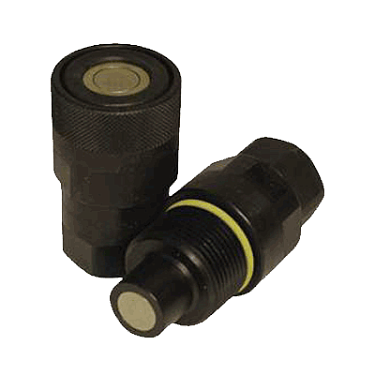

БРС VEP-HD фланец 4 отверстия

VEP-HD - серия БРС Flat Face с резьбовым соединением - еще один пример непрерывного усовершенствования продукции компании Stucchi. Данная серия БРС разработана для применения на тяжелой технике, при высоком рабочем давлении, высоких динамических и механических нагрузках. Серия БРС «VEP-HD» с запорной площадкой резьбового типа предназначена для систем с тяжелым режимом работы, высоким рабочим давлением, высокой частотой пульсаций и механическим напряжением. Соединения «VEP-HD» изготавливается из углеродистой стали с высоким сопротивлением, обработанной при использовании азотирования, для увеличения сопротивления износу. Серия была протестирована на 1000000 циклов. Структура тройного клапана позволяет безопасно подключаться к системе, даже при высоком остаточном давлении и в то же время исключать внешние утечки жидкости в процессе подключения/отключения. Серия «VEP-HD» доступна с фланцевыми портами по коду 62. Доступны два типа портов: «Фланцевой порт» (исполнение с 4-мя болтами) и «Фланцевая головка» (исполнение головки и паза под уплотнение). Присоединительные размеры согласно ISO 6162-2 и SAE J518.
  • Преимущества:
  • Легкое подсоединение / отсоединение с обеих сторон при остаточном давлении, благодаря запатентованной конструкции Stucchi.
  • Плоская поверхность легко очищается, уменьшая количество грязи внутри контура.
  • Минимальная утечка жидкости во время отсоединения, благодаря чему уменьшается количество жидкости, попадающей в окружающую среду.
  • Минимальное попадание воздуха при соединении.
  • Запатентованная конструкция внутреннего клапана создает минимальный перепад давления, поддерживая эффективность работы в системе
  • Клапанная система сброса внутреннего давления позволяет легко производить соединение при высоком внутреннем остаточным давлении.
  • Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.
  • Высокая сопротивляемость скачкам давления.
  • Безопасность и простота в эксплуатации.
  • Материал: Высокопрочная углеродистая сталь
  • Фиксирующий механизм: резьба
  • Рабочее давление: до 500 Бар
  • Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
  • Скорость потока: до 750л./мин.
  • Уплотнения: NBR
  • Сферы применения: нефтегазовая промышленность, машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
  • Нужна консультация?

    Наши специалисты ответят на любой интересующий вопрос

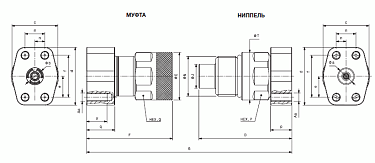

    Артикул Бренд резьба ID ISO E F G вес, кг Часть N Q b D T P a
    808124020 Stucchi SAE J518 3/4" 58,8 115,7 22,8 1,68 Розетка M50x3 55,0 22,5
    Артикул 808124020
    Бренд Stucchi
    резьба SAE J518
    ID ISO 3/4"
    E 58,8
    F 115,7
    G 22,8
    вес, кг 1,68
    Часть Розетка
    N M50x3
    Q 55,0
    b 22,5
    D
    T
    P
    a
    808124021 Stucchi SAE J518 3/4" 22,8 1,65 Ниппель M50x3 125,0 58,8 55,0 22,0
    Артикул 808124021
    Бренд Stucchi
    резьба SAE J518
    ID ISO 3/4"
    E
    F
    G 22,8
    вес, кг 1,65
    Часть Ниппель
    N M50x3
    Q
    b
    D 125,0
    T 58,8
    P 55,0
    a 22,0
    808124022 Stucchi SAE J518 1" 69,8 115,8 24,0 2,60 Розетка M58x3 65,0 25,6
    Артикул 808124022
    Бренд Stucchi
    резьба SAE J518
    ID ISO 1"
    E 69,8
    F 115,8
    G 24,0
    вес, кг 2,60
    Часть Розетка
    N M58x3
    Q 65,0
    b 25,6
    D
    T
    P
    a
    808124023 Stucchi SAE J518 1" 24,0 2,16 Ниппель M58x3 123,2 69,8 65,0 25,6
    Артикул 808124023
    Бренд Stucchi
    резьба SAE J518
    ID ISO 1"
    E
    F
    G 24,0
    вес, кг 2,16
    Часть Ниппель
    N M58x3
    Q
    b
    D 123,2
    T 69,8
    P 65,0
    a 25,6
    808124024 Stucchi SAE J518 1.1/2" 95,0 156,6 29,6 6,91 Розетка 80x4 Tr 85,0 35,0
    Артикул 808124024
    Бренд Stucchi
    резьба SAE J518
    ID ISO 1.1/2"
    E 95,0
    F 156,6
    G 29,6
    вес, кг 6,91
    Часть Розетка
    N 80x4 Tr
    Q 85,0
    b 35,0
    D
    T
    P
    a
    808124025 Stucchi SAE J518 1.1/2" 29,6 4,81 Ниппель 80x4 Tr 149,6 94,4 75,0 32,0
    Артикул 808124025
    Бренд Stucchi
    резьба SAE J518
    ID ISO 1.1/2"
    E
    F
    G 29,6
    вес, кг 4,81
    Часть Ниппель
    N 80x4 Tr
    Q
    b
    D 149,6
    T 94,4
    P 75,0
    a 32,0
    808124034 Stucchi SAE J518 1.1/2" 95,0 148,5 24 5,23 Розетка M8x4 Tr 85,0 32,0
    Артикул 808124034
    Бренд Stucchi
    резьба SAE J518
    ID ISO 1.1/2"
    E 95,0
    F 148,5
    G 24
    вес, кг 5,23
    Часть Розетка
    N M8x4 Tr
    Q 85,0
    b 32,0
    D
    T
    P
    a
    808124035 Stucchi SAE J518 1.1/2" 24 3,85 Ниппель 80x4 Tr 147,6 94,4 75,0 32,0
    Артикул 808124035
    Бренд Stucchi
    резьба SAE J518
    ID ISO 1.1/2"
    E
    F
    G 24
    вес, кг 3,85
    Часть Ниппель
    N 80x4 Tr
    Q
    b
    D 147,6
    T 94,4
    P 75,0
    a 32,0
