VD Метрика серия S

БРС VD Метрика серия L

БРС серии «VD» выполнены из углеродистой стали с высокотемпературной обработкой и последующей оцинковкой, они взаимозаменяемы с однотипными соединениями своего класса на рынке оборудования. Дизайн добавляет особую надежность резьбового соединения к конструкции БРС. Это делает серию VD подходящей для использования в системах с пульсирующим давлением. Подсоединение разрешается при остаточном давлении только с одной стороны соединения (макс. 100 бар на одну сторону).

Преимущества:

Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений, когда они отсоединены.

Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.

Модульная конструкция позволяет использовать широкий спектр конфигураций портов.

Внешнее кольцевое уплотнение указывает, полностью ли изделие подсоединено, предотвращая таким образом случайное отсоединение и защищая соединение от грязи.

Поверхность уплотнения корпуса ниппеля защищена резьбовой втулкой.

Высокая сопротивляемость ударам давления.

Компактная конструкция.

Безопасность и простота в эксплуатации.

Материал: Высокопрочная углеродистая сталь

Фиксирующий механизм: резьба

Рабочее давление: до 450 Бар

Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)

Скорость потока: до 378л./мин.

Уплотнения: NBR

Сферы применения: машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

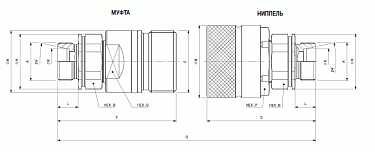

Характеристики

Артикул

Наименование

ID ISO

вес, кг

Часть

809509000

БРС РЕЗЬБОВЫЕ VD 18x1.5 10S - D1/2 Розетка (E M36x2)

M18x1.5 10S

1/2"

M36x2

69,0

30,0

10,0

35,8

30,0

32,0

104,6

0,22

Розетка

Артикул	809509000
Наименование	БРС РЕЗЬБОВЫЕ VD 18x1.5 10S - D1/2 Розетка (E M36x2)

А	M18x1.5 10S
ID ISO	1/2"
E	M36x2
F	69,0
D
L	12
B	30,0
K	10,0
М	35,8
N
Q	30,0
P
H	32,0
G	104,6
вес, кг	0,22
Часть	Розетка

809509001

БРС РЕЗЬБОВЫЕ VD 18x1.5 10S - D1/2 Ниппель (E M36x2)

M18x1.5 10S

1/2"

M36x2

63,3

30,0

10,0

42,0

36,0

32,0

104,6

0,22

Ниппель

Артикул	809509001
Наименование	БРС РЕЗЬБОВЫЕ VD 18x1.5 10S - D1/2 Ниппель (E M36x2)

А	M18x1.5 10S
ID ISO	1/2"
E	M36x2
F
D	63,3
L	12
B	30,0
K	10,0
М
N	42,0
Q
P	36,0
H	32,0
G	104,6
вес, кг	0,22
Часть	Ниппель

809509002

БРС РЕЗЬБОВЫЕ VD 20x1.5 12S - D1/2 Розетка

M20x1.5 12S

1/2"

M36x2

69,0

30,0

12,0

35,8

30,0

36,0

32,0

103,6

0,26

Розетка

Артикул	809509002
Наименование	БРС РЕЗЬБОВЫЕ VD 20x1.5 12S - D1/2 Розетка

А	M20x1.5 12S
ID ISO	1/2"
E	M36x2
F	69,0
D
L	12
B	30,0
K	12,0
М	35,8
N
Q	30,0
P	36,0
H	32,0
G	103,6
вес, кг	0,26
Часть	Розетка

809509003

БРС РЕЗЬБОВЫЕ VD 20x1.5 12S - D1/2 Ниппель

M20x1.5 12S

1/2"

M36x2

63,3

30,0

12,0

42,0

36,0

32,0

103,6

0,21

Ниппель

Артикул	809509003
Наименование	БРС РЕЗЬБОВЫЕ VD 20x1.5 12S - D1/2 Ниппель

А	M20x1.5 12S
ID ISO	1/2"
E	M36x2
F
D	63,3
L	12
B	30,0
K	12,0
М
N	42,0
Q
P	36,0
H	32,0
G	103,6
вес, кг	0,21
Часть	Ниппель

809509004

БРС РЕЗЬБОВЫЕ VD 22x1.5 14S - D1/2 Розетка

M22x1.5 14S

1/2"

M36x2

71,0

30,0

14,0

35,8

30,0

32,0

0,26

Розетка

Артикул	809509004
Наименование	БРС РЕЗЬБОВЫЕ VD 22x1.5 14S - D1/2 Розетка

А	M22x1.5 14S
ID ISO	1/2"
E	M36x2
F	71,0
D
L	14
B	30,0
K	14,0
М	35,8
N
Q	30,0
P
H	32,0
G
вес, кг	0,26
Часть	Розетка

809509005

БРС РЕЗЬБОВЫЕ VD 22x1.5 14S - D1/2 Ниппель

M22x1.5 14S

1/2"

M36x2

65,3

30,0

14,0

42,0

36,0

32,0

0,22

Ниппель

Артикул	809509005
Наименование	БРС РЕЗЬБОВЫЕ VD 22x1.5 14S - D1/2 Ниппель

А	M22x1.5 14S
ID ISO	1/2"
E	M36x2
F
D	65,3
L	14
B	30,0
K	14,0
М
N	42,0
Q
P	36,0
H	32,0
G
вес, кг	0,22
Часть	Ниппель

809509006

БРС РЕЗЬБОВЫЕ VD 24x1.5 16S - D1/2 Розетка

M24x1.5 16S

1/2"

M36x2

71,0

30,0

16,0

35,8

30,0

32,0

108,6

0,30

Розетка

Артикул	809509006
Наименование	БРС РЕЗЬБОВЫЕ VD 24x1.5 16S - D1/2 Розетка

А	M24x1.5 16S
ID ISO	1/2"
E	M36x2
F	71,0
D
L	14
B	30,0
K	16,0
М	35,8
N
Q	30,0
P
H	32,0
G	108,6
вес, кг	0,30
Часть	Розетка

809509007

БРС РЕЗЬБОВЫЕ VD 24x1.5 16S - D1/2 Ниппель

M24x1.5 16S

1/2"

M36x2

65,3

30,0

16,0

42,0

36,0

32,0

108,6

0,26

Ниппель

Артикул	809509007
Наименование	БРС РЕЗЬБОВЫЕ VD 24x1.5 16S - D1/2 Ниппель

А	M24x1.5 16S
ID ISO	1/2"
E	M36x2
F
D	65,3
L	14
B	30,0
K	16,0
М
N	42,0
Q
P	36,0
H	32,0
G	108,6
вес, кг	0,26
Часть	Ниппель

809509008

БРС РЕЗЬБОВЫЕ VD 18x1.5 10S - D1/2 Розетка (E M28x2)

M18x1.5 10S

1/2"

M28x2

63,3

22,0

10,0

27,8

24,0

97,0

0,14

Розетка

Артикул	809509008
Наименование	БРС РЕЗЬБОВЫЕ VD 18x1.5 10S - D1/2 Розетка (E M28x2)

А	M18x1.5 10S
ID ISO	1/2"
E	M28x2
F	63,3
D
L	12
B	22,0
K	10,0
М	27,8
N
Q	24,0
P
H	24,0
G	97,0
вес, кг	0,14
Часть	Розетка

809509009

БРС РЕЗЬБОВЫЕ VD 18x1.5 10S - D1/2 Ниппель (E M28x2)

M18x1.5 10S

1/2"

M28x2

60,5

22,0

10,0

34,0

30,0

24,0

97,0

0,14

Ниппель

Артикул	809509009
Наименование	БРС РЕЗЬБОВЫЕ VD 18x1.5 10S - D1/2 Ниппель (E M28x2)

А	M18x1.5 10S
ID ISO	1/2"
E	M28x2
F
D	60,5
L	12
B	22,0
K	10,0
М
N	34,0
Q
P	30,0
H	24,0
G	97,0
вес, кг	0,14
Часть	Ниппель

809509014

БРС РЕЗЬБОВЫЕ VD 24x1.5 16S - D3/4 Розетка

M24x1.5 16S

3/4"

M42x2

81,9

36,0

16,0

41,8

36,0

40,0

122,5

0,41

Розетка

Артикул	809509014
Наименование	БРС РЕЗЬБОВЫЕ VD 24x1.5 16S - D3/4 Розетка

А	M24x1.5 16S
ID ISO	3/4"
E	M42x2
F	81,9
D
L	14
B	36,0
K	16,0
М	41,8
N
Q	36,0
P
H	40,0
G	122,5
вес, кг	0,41
Часть	Розетка

809509015

БРС РЕЗЬБОВЫЕ VD 24x1.5 16S - D3/4 Ниппель

M24x1.5 16S

3/4"

M42x2

72,4

36,0

16,0

48,0

46,0

40,0

122,5

0,34

Ниппель

Артикул	809509015
Наименование	БРС РЕЗЬБОВЫЕ VD 24x1.5 16S - D3/4 Ниппель

А	M24x1.5 16S
ID ISO	3/4"
E	M42x2
F
D	72,4
L	14
B	36,0
K	16,0
М
N	48,0
Q
P	46,0
H	40,0
G	122,5
вес, кг	0,34
Часть	Ниппель

809509016

БРС РЕЗЬБОВЫЕ VD 30x2 20S - D3/4 Розетка

M30x2 20S

3/4"

M42x2

83,9

36,0

20,0

41,8

36,0

40,0

126,5

0,41

Розетка

Артикул	809509016
Наименование	БРС РЕЗЬБОВЫЕ VD 30x2 20S - D3/4 Розетка

А	M30x2 20S
ID ISO	3/4"
E	M42x2
F	83,9
D
L	16
B	36,0
K	20,0
М	41,8
N
Q	36,0
P
H	40,0
G	126,5
вес, кг	0,41
Часть	Розетка

809509017

БРС РЕЗЬБОВЫЕ VD 30x2 20S - D3/4 Ниппель

M30x2 20S

3/4"

M42x2

74,4

36,0

20,0

48,0

46,0

40,0

126,5

0,34

Ниппель

Артикул	809509017
Наименование	БРС РЕЗЬБОВЫЕ VD 30x2 20S - D3/4 Ниппель

А	M30x2 20S
ID ISO	3/4"
E	M42x2
F
D	74,4
L	16
B	36,0
K	20,0
М
N	48,0
Q
P	46,0
H	40,0
G	126,5
вес, кг	0,34
Часть	Ниппель

809509018

БРС РЕЗЬБОВЫЕ VD 30x2 20S - D1 Розетка

M30x2 20S

48x3 SP

99,0

41,0

20,2

47,8

41,0

45,0

0,72

Розетка

Артикул	809509018
Наименование	БРС РЕЗЬБОВЫЕ VD 30x2 20S - D1 Розетка

А	M30x2 20S
ID ISO	1"
E	48x3 SP
F	99,0
D
L	16
B	41,0
K	20,2
М	47,8
N
Q	41,0
P
H	45,0
G
вес, кг	0,72
Часть	Розетка

809509019

БРС РЕЗЬБОВЫЕ VD 30x2 20S - D1 Ниппель

M30x2 20S

M48x3 SP

82,5

41,0

20,2

60,0

55,0

45,0

0,61

Ниппель

Артикул	809509019
Наименование	БРС РЕЗЬБОВЫЕ VD 30x2 20S - D1 Ниппель

А	M30x2 20S
ID ISO	1"
E	M48x3 SP
F
D	82,5
L	16
B	41,0
K	20,2
М
N	60,0
Q
P	55,0
H	45,0
G
вес, кг	0,61
Часть	Ниппель

809509020

БРС РЕЗЬБОВЫЕ VD 36x2 25S - D1 Розетка

M36x2 25S

48x3 SP

101,0

41,0

25,2

47,8

41,0

45,0

150,7

0,74

Розетка

Артикул	809509020
Наименование	БРС РЕЗЬБОВЫЕ VD 36x2 25S - D1 Розетка

А	M36x2 25S
ID ISO	1"
E	48x3 SP
F	101,0
D
L	18
B	41,0
K	25,2
М	47,8
N
Q	41,0
P
H	45,0
G	150,7
вес, кг	0,74
Часть	Розетка

809509021

БРС РЕЗЬБОВЫЕ VD 36x2 25S - D1 Ниппель

M36x2 25S

48x3 SP

84,5

41,0

25,2

60,0

55,0

45,0

150,7

0,63

Ниппель

Артикул	809509021
Наименование	БРС РЕЗЬБОВЫЕ VD 36x2 25S - D1 Ниппель

А	M36x2 25S
ID ISO	1"
E	48x3 SP
F
D	84,5
L	18
B	41,0
K	25,2
М
N	60,0
Q
P	55,0
H	45,0
G	150,7
вес, кг	0,63
Часть	Ниппель

809509022

БРС РЕЗЬБОВЫЕ VD 42x2 30S - D1 Розетка

M42x2 30S

48x3 SP

103,0

46,0

30,2

47,8

41,0

50,0

154,7

0,81

Розетка

Артикул	809509022
Наименование	БРС РЕЗЬБОВЫЕ VD 42x2 30S - D1 Розетка

А	M42x2 30S
ID ISO	1"
E	48x3 SP
F	103,0
D
L	20
B	46,0
K	30,2
М	47,8
N
Q	41,0
P
H	50,0
G	154,7
вес, кг	0,81
Часть	Розетка

809509023

БРС РЕЗЬБОВЫЕ VD 42x2 30S - D1 Ниппель

M42x2 30S

48x3 SP

86,5

46,0

30,2

55,0

50,0

154,7

0,71

Ниппель

Артикул	809509023
Наименование	БРС РЕЗЬБОВЫЕ VD 42x2 30S - D1 Ниппель

А	M42x2 30S
ID ISO	1"
E	48x3 SP
F
D	86,5
L	20
B	46,0
K	30,2
М
N	55,0
Q
P	55,0
H	50,0
G	154,7
вес, кг	0,71
Часть	Ниппель

809509026

БРС РЕЗЬБОВЫЕ VD 42x2 30S - D1.1/4 Розетка

M42x2 30S

1.1/4"

70x3 SP

114,2

55,0

30,2

68,5

65,0

61,0

183,0

1,59

Розетка

Артикул	809509026
Наименование	БРС РЕЗЬБОВЫЕ VD 42x2 30S - D1.1/4 Розетка

А	M42x2 30S
ID ISO	1.1/4"
E	70x3 SP
F	114,2
D
L	20
B	55,0
K	30,2
М	68,5
N
Q	65,0
P
H	61,0
G	183,0
вес, кг	1,59
Часть	Розетка

809509027

БРС РЕЗЬБОВЫЕ VD 42x2 30S - D1.1/4 Ниппель

M42x2 30S

1.1/4"

70x3 SP

118,0

55,0

30,2

85 CH80

80,0

61,0

183,0

2,36

Ниппель

Артикул	809509027
Наименование	БРС РЕЗЬБОВЫЕ VD 42x2 30S - D1.1/4 Ниппель

А	M42x2 30S
ID ISO	1.1/4"
E	70x3 SP
F
D	118,0
L	20
B	55,0
K	30,2
М
N	85 CH80
Q
P	80,0
H	61,0
G	183,0
вес, кг	2,36
Часть	Ниппель

809509028

БРС РЕЗЬБОВЫЕ VD 52x2 38S - D1.1/4 Розетка

M52x2 38S

1.1/4"

70x3 SP

116,2

55,0

38,3

68,5

65,0

61,0

187,0

1,63

Розетка

Артикул	809509028
Наименование	БРС РЕЗЬБОВЫЕ VD 52x2 38S - D1.1/4 Розетка

А	M52x2 38S
ID ISO	1.1/4"
E	70x3 SP
F	116,2
D
L	22
B	55,0
K	38,3
М	68,5
N
Q	65,0
P
H	61,0
G	187,0
вес, кг	1,63
Часть	Розетка

809509029

БРС РЕЗЬБОВЫЕ VD 52x2 38S - D1.1/4 Ниппель

M52x2 38S

1.1/4"

70x3 SP

120,

55,0

38,3

85 CH80

80,0

61,0

187,0

2,41

Ниппель

Артикул	809509029
Наименование	БРС РЕЗЬБОВЫЕ VD 52x2 38S - D1.1/4 Ниппель

А	M52x2 38S
ID ISO	1.1/4"
E	70x3 SP
F
D	120,
L	22
B	55,0
K	38,3
М
N	85 CH80
Q
P	80,0
H	61,0
G	187,0
вес, кг	2,41
Часть	Ниппель

Бренд Stucchi
