VD Метрика серия L удлиненные

БРС VD Метрика серия L удлиненные

БРС серии «VD» удлененные выполнены из углеродистой стали с высокотемпературной обработкой и последующей оцинковкой, они взаимозаменяемы с однотипными соединениями своего класса на рынке оборудования. Дизайн добавляет особую надежность резьбового соединения к конструкции БРС. Это делает серию VD подходящей для использования в системах с пульсирующим давлением. Кроме удобного модульного дизайна, они имеют исполнения с различными типами резьб: метрическая DIN, BSP, с переходником или другие на заказ. Подсоединение разрешается при остаточном давлении только с одной стороны соединения (макс. 100 бар на одну сторону).

Преимущества:

Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений, когда они отсоединены.

Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.

Модульная конструкция позволяет использовать широкий спектр конфигураций портов.

Внешнее кольцевое уплотнение указывает, полностью ли изделие подсоединено, предотвращая таким образом случайное отсоединение и защищая соединение от грязи.

Поверхность уплотнения корпуса ниппеля защищена резьбовой втулкой.

Высокая сопротивляемость ударам давления.

Компактная конструкция.

Безопасность и простота в эксплуатации.

Материал: Высокопрочная углеродистая сталь

Фиксирующий механизм: резьба

Рабочее давление: до 450 Бар

Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)

Скорость потока: до 378л./мин.

Уплотнения: NBR

Сферы применения: машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

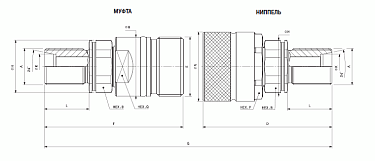

Характеристики

Артикул

Наименование

ID ISO

вес, кг

Часть

809510000

БРС РЕЗЬБОВЫЕ VD 18x1.5 12L - D1/2 Розетка (удлиненный)

M18x1.5 12L

1/2"

M36x2

87,0

30,0

12,0

35,8

30,0

32,0

140,6

0,27

Розетка

Артикул	809510000
Наименование	БРС РЕЗЬБОВЫЕ VD 18x1.5 12L - D1/2 Розетка (удлиненный)
А	M18x1.5 12L
ID ISO	1/2"
E	M36x2
F	87,0
L	30
B	30,0
K	12,0
М	35,8
Q	30,0
H	32,0
G	140,6
вес, кг	0,27
Часть	Розетка

809510001

БРС РЕЗЬБОВЫЕ VD 18x1.5 12L - D1/2 Ниппель (удлиненный)

M18x1.5 12L

1/2"

M36x2

81,3

30,0

12,0

42,0

36,0

32,0

140,6

0,22

Ниппель

Артикул	809510001
Наименование	БРС РЕЗЬБОВЫЕ VD 18x1.5 12L - D1/2 Ниппель (удлиненный)
А	M18x1.5 12L
ID ISO	1/2"
E	M36x2
D	81,3
L	30
B	30,0
K	12,0
N	42,0
P	36,0
H	32,0
G	140,6
вес, кг	0,22
Часть	Ниппель

809510004

БРС РЕЗЬБОВЫЕ VD 22x1.5 15L - D1/2 Розетка (удлиненный)

M22x1.5 15L

1/2"

36x2

84,0

30,0

15,0

35,8

30,0

32,0

134,6

0,27

Розетка

Артикул	809510004
Наименование	БРС РЕЗЬБОВЫЕ VD 22x1.5 15L - D1/2 Розетка (удлиненный)
А	M22x1.5 15L
ID ISO	1/2"
E	36x2
F	84,0
L	27
B	30,0
K	15,0
М	35,8
Q	30,0
H	32,0
G	134,6
вес, кг	0,27
Часть	Розетка

809510005

БРС РЕЗЬБОВЫЕ VD 22x1.5 15L - D1/2 Ниппель (удлиненный)

M22x1.5 15L

1/2"

M36x2

78,3

30,0

15,0

42,0

36,0

32,0

134,6

0,22

Ниппель

Артикул	809510005
Наименование	БРС РЕЗЬБОВЫЕ VD 22x1.5 15L - D1/2 Ниппель (удлиненный)
А	M22x1.5 15L
ID ISO	1/2"
E	M36x2
D	78,3
L	27
B	30,0
K	15,0
N	42,0
P	36,0
H	32,0
G	134,6
вес, кг	0,22
Часть	Ниппель

809510006

БРС РЕЗЬБОВЫЕ VD 16x1.5 10L - D1/2 Розетка (удлиненный)

M16x1.5 10L

1/2"

M36x2

83,0

30,0

10,0

35,8

30,0

32,0

132,6

0,32

Розетка

Артикул	809510006
Наименование	БРС РЕЗЬБОВЫЕ VD 16x1.5 10L - D1/2 Розетка (удлиненный)
А	M16x1.5 10L
ID ISO	1/2"
E	M36x2
F	83,0
L	26
B	30,0
K	10,0
М	35,8
Q	30,0
H	32,0
G	132,6
вес, кг	0,32
Часть	Розетка

809510007

БРС РЕЗЬБОВЫЕ VD 16x1.5 10L - D1/2 Ниппель (удлиненный)

M16x1.5 10L

1/2"

M36x2

77,3

30,0

10,0

42,0

36,0

32,0

132,6

0,22

Ниппель

Артикул	809510007
Наименование	БРС РЕЗЬБОВЫЕ VD 16x1.5 10L - D1/2 Ниппель (удлиненный)
А	M16x1.5 10L
ID ISO	1/2"
E	M36x2
D	77,3
L	26
B	30,0
K	10,0
N	42,0
P	36,0
H	32,0
G	132,6
вес, кг	0,22
Часть	Ниппель

809510008

БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D1/2 Розетка (удлиненный)

M26x1.5 18L

1/2"

M36x2

84,0

30,0

18,0

35,8

30,0

32,0

134,6

0,27

Розетка

Артикул	809510008
Наименование	БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D1/2 Розетка (удлиненный)
А	M26x1.5 18L
ID ISO	1/2"
E	M36x2
F	84,0
L	27
B	30,0
K	18,0
М	35,8
Q	30,0
H	32,0
G	134,6
вес, кг	0,27
Часть	Розетка

809510009

БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D1/2 Ниппель (удлиненный)

M26x1.5 18L

1/2"

M36x2

78,3

30,0

18,0

42,0

36,0

32,0

134,6

0,22

Ниппель

Артикул	809510009
Наименование	БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D1/2 Ниппель (удлиненный)
А	M26x1.5 18L
ID ISO	1/2"
E	M36x2
D	78,3
L	27
B	30,0
K	18,0
N	42,0
P	36,0
H	32,0
G	134,6
вес, кг	0,22
Часть	Ниппель

809510014

БРС РЕЗЬБОВЫЕ VD 14x1.5 08L - D3/8 Розетка (удлиненный)

M14x1.5 08L

3/8"

M28x2

76,3

22,0

8,0

27,8

24,0

0,14

Розетка

Артикул	809510014
Наименование	БРС РЕЗЬБОВЫЕ VD 14x1.5 08L - D3/8 Розетка (удлиненный)
А	M14x1.5 08L
ID ISO	3/8"
E	M28x2
F	76,3
L	25
B	22,0
K	8,0
М	27,8
Q	24,0
H	24,0
вес, кг	0,14
Часть	Розетка

809510015

БРС РЕЗЬБОВЫЕ VD 14x1.5 08L - D3/8 Ниппель (удлиненный)

M14x1.5 08L

3/8"

M28x2

73,5

22,0

8,0

34,0

30,0

24,0

0,14

Ниппель

Артикул	809510015
Наименование	БРС РЕЗЬБОВЫЕ VD 14x1.5 08L - D3/8 Ниппель (удлиненный)
А	M14x1.5 08L
ID ISO	3/8"
E	M28x2
D	73,5
L	25
B	22,0
K	8,0
N	34,0
P	30,0
H	24,0
вес, кг	0,14
Часть	Ниппель

809510016

БРС РЕЗЬБОВЫЕ VD 16x1.5 10L - D3/8 Розетка (удлиненный)

M16x1.5 10L

3/8"

M28x2

77,3

22,0

10,0

27,8

24,0

125,0

0,17

Розетка

Артикул	809510016
Наименование	БРС РЕЗЬБОВЫЕ VD 16x1.5 10L - D3/8 Розетка (удлиненный)
А	M16x1.5 10L
ID ISO	3/8"
E	M28x2
F	77,3
L	26
B	22,0
K	10,0
М	27,8
Q	24,0
H	24,0
G	125,0
вес, кг	0,17
Часть	Розетка

809510017

БРС РЕЗЬБОВЫЕ VD 16x1.5 10L - D3/8 Ниппель (удлиненный)

M16x1.5 10L

3/8"

M28x2

74,5

22,0

10,0

34,0

30,0

24,0

125,0

0,14

Ниппель

Артикул	809510017
Наименование	БРС РЕЗЬБОВЫЕ VD 16x1.5 10L - D3/8 Ниппель (удлиненный)
А	M16x1.5 10L
ID ISO	3/8"
E	M28x2
D	74,5
L	26
B	22,0
K	10,0
N	34,0
P	30,0
H	24,0
G	125,0
вес, кг	0,14
Часть	Ниппель

809510024

БРС РЕЗЬБОВЫЕ VD 22x1.5 15L - D3/4 Розетка (удлиненный)

M22x1.5 15L

3/4"

M42x2

94,9

36,0

15,2

41,8

36,0

40,0

148,5

0,41

Розетка

Артикул	809510024
Наименование	БРС РЕЗЬБОВЫЕ VD 22x1.5 15L - D3/4 Розетка (удлиненный)
А	M22x1.5 15L
ID ISO	3/4"
E	M42x2
F	94,9
L	27
B	36,0
K	15,2
М	41,8
Q	36,0
H	40,0
G	148,5
вес, кг	0,41
Часть	Розетка

809510025

БРС РЕЗЬБОВЫЕ VD 22x1.5 15L - D3/4 Ниппель (удлиненный)

M22x1.5 15L

3/4"

M42x2

85,4

36,0

15,2

49,5

46,0

40,0

148,5

0,34

Ниппель

Артикул	809510025
Наименование	БРС РЕЗЬБОВЫЕ VD 22x1.5 15L - D3/4 Ниппель (удлиненный)
А	M22x1.5 15L
ID ISO	3/4"
E	M42x2
D	85,4
L	27
B	36,0
K	15,2
N	49,5
P	46,0
H	40,0
G	148,5
вес, кг	0,34
Часть	Ниппель

809510026

БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D3/4 Розетка (удлиненный)

M26x1.5 18L

3/4"

M42x2

95,9

36,0

18,0

41,8

36,0

40,0

150,5

0,41

Розетка

Артикул	809510026
Наименование	БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D3/4 Розетка (удлиненный)
А	M26x1.5 18L
ID ISO	3/4"
E	M42x2
F	95,9
L	27
B	36,0
K	18,0
М	41,8
Q	36,0
H	40,0
G	150,5
вес, кг	0,41
Часть	Розетка

809510027

БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D3/4 Ниппель (удлиненный)

M26x1.5 18L

3/4"

M42x2

86,4

36,0

18,0

49,5

46,0

40,0

150,5

0,35

Ниппель

Артикул	809510027
Наименование	БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D3/4 Ниппель (удлиненный)
А	M26x1.5 18L
ID ISO	3/4"
E	M42x2
D	86,4
L	27
B	36,0
K	18,0
N	49,5
P	46,0
H	40,0
G	150,5
вес, кг	0,35
Часть	Ниппель

809510028

БРС РЕЗЬБОВЫЕ VD 30x2 22L - D3/4 Розетка (удлиненный)

M30x2 22L

3/4"

M42x2

103,9

36,0

22,0

41,8

36,0

40,0

0,42

Розетка

Артикул	809510028
Наименование	БРС РЕЗЬБОВЫЕ VD 30x2 22L - D3/4 Розетка (удлиненный)
А	M30x2 22L
ID ISO	3/4"
E	M42x2
F	103,9
L	36
B	36,0
K	22,0
М	41,8
Q	36,0
H	40,0
вес, кг	0,42
Часть	Розетка

809510029

БРС РЕЗЬБОВЫЕ VD 30x2 22L - D3/4 Ниппель (удлиненный)

M30x2 22L

3/4"

M42x2

94,4

36,0

22,0

49,5

46,0

40,0

0,35

Ниппель

Артикул	809510029
Наименование	БРС РЕЗЬБОВЫЕ VD 30x2 22L - D3/4 Ниппель (удлиненный)
А	M30x2 22L
ID ISO	3/4"
E	M42x2
D	94,4
L	36
B	36,0
K	22,0
N	49,5
P	46,0
H	40,0
вес, кг	0,35
Часть	Ниппель

809510030

БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D1 Розетка (удлиненный)

M26x1.5 18L

48x3 SP

115,0

41,0

18,0

47,8

41,0

45,0

178,7

0,74

Розетка

Артикул	809510030
Наименование	БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D1 Розетка (удлиненный)
А	M26x1.5 18L
ID ISO	1"
E	48x3 SP
F	115,0
L	32
B	41,0
K	18,0
М	47,8
Q	41,0
H	45,0
G	178,7
вес, кг	0,74
Часть	Розетка

809510031

БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D1 Ниппель (удлиненный)

M26x1.5 18L

48x3 SP

95,5

41,0

18,0

60,0

55,0

45,0

178,7

0,64

Ниппель

Артикул	809510031
Наименование	БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D1 Ниппель (удлиненный)
А	M26x1.5 18L
ID ISO	1"
E	48x3 SP
D	95,5
L	32
B	41,0
K	18,0
N	60,0
P	55,0
H	45,0
G	178,7
вес, кг	0,64
Часть	Ниппель

809510032

БРС РЕЗЬБОВЫЕ VD 30x2 22L - D1 Розетка (удлиненный)

M30x2 22L

48x3 SP

117,0

41,0

22,2

47,8

41,0

45,0

182,7

0,76

Розетка

Артикул	809510032
Наименование	БРС РЕЗЬБОВЫЕ VD 30x2 22L - D1 Розетка (удлиненный)
А	M30x2 22L
ID ISO	1"
E	48x3 SP
F	117,0
L	34
B	41,0
K	22,2
М	47,8
Q	41,0
H	45,0
G	182,7
вес, кг	0,76
Часть	Розетка

809510033

БРС РЕЗЬБОВЫЕ VD 30x2 22L - D1 Ниппель (удлиненный)

M30x2 22L

48x3 SP

100,5

41,0

22,2

47,8

41,0

45,0

182,7

0,65

Ниппель

Артикул	809510033
Наименование	БРС РЕЗЬБОВЫЕ VD 30x2 22L - D1 Ниппель (удлиненный)
А	M30x2 22L
ID ISO	1"
E	48x3 SP
D	100,5
L	34
B	41,0
K	22,2
М	47,8
Q	41,0
H	45,0
G	182,7
вес, кг	0,65
Часть	Ниппель

809510034

БРС РЕЗЬБОВЫЕ VD 36x2 28L - D1 Розетка (удлиненный)

M36x2 28L

48x3 SP

117,0

41,0

28,2

47,8

41,0

45,0

182,7

0,78

Розетка

Артикул	809510034
Наименование	БРС РЕЗЬБОВЫЕ VD 36x2 28L - D1 Розетка (удлиненный)
А	M36x2 28L
ID ISO	1"
E	48x3 SP
F	117,0
L	34
B	41,0
K	28,2
М	47,8
Q	41,0
H	45,0
G	182,7
вес, кг	0,78
Часть	Розетка

809510035

БРС РЕЗЬБОВЫЕ VD 36x2 28L - D1 Ниппель (удлиненный)

M36x2 28L

48x3 SP

100,5

41,0

28,2

60,0

55,0

45,0

182,7

0,67

Ниппель

Артикул	809510035
Наименование	БРС РЕЗЬБОВЫЕ VD 36x2 28L - D1 Ниппель (удлиненный)
А	M36x2 28L
ID ISO	1"
E	48x3 SP
D	100,5
L	34
B	41,0
K	28,2
N	60,0
P	55,0
H	45,0
G	182,7
вес, кг	0,67
Часть	Ниппель

Бренд Stucchi

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

С этим товаром покупают

Оборудование для РВД и труб

Рукава высокого давления

Фитинги и муфты для РВД

Промышленные рукава

Фитинги для промышленных рукавов

Термопластиковые рукава и трубки

Тефлоновые рукава PTFE

Фитинги и муфты для термопластиковых и PTFE рукавов

Рукава для сверхвысокого давления

Рукава низкого давления Push Lok

Трубные соединения и адаптеры

Поворотные соединения

Клапаны

Быстроразъемные соединения

Фитинги из нержавеющей стали

Многоразовые фитинги

Защита для РВД и кабелей

Рукава для автомобильной промышленности

Автомобильные фитинги

Буровые рукава

Гидравлические трубки

Рукава для гидроразрыва

Заглушки для фитингов

Оборудование для прочистки рукавов и трубопроводов

Уплотнения

Крепеж для труб

Шаровые краны

Оборудование для тестирования гидросистем

Интернет-партнерство

Системы удерживания и хомуты для РВД

Смазочное и раздаточное оборудование

Разный инструмент для РВД

VD Метрика серия L удлиненные

БРС VD Метрика серия L удлиненные

Нужна консультация?

Нужна консультация?

БРС VR Метрика L Подробнее о товаре

БРС VLS BSP Подробнее о товаре

IV-HP NPT Подробнее о товаре

БРС VOF BSP Подробнее о товаре
