БРС VD Метрика серия L

БРС серии «VD» выполнены из углеродистой стали с высокотемпературной обработкой и последующей оцинковкой, они взаимозаменяемы с однотипными соединениями своего класса на рынке оборудования. Дизайн добавляет особую надежность резьбового соединения к конструкции БРС. Это делает серию VD подходящей для использования в системах с пульсирующим давлением. Подсоединение разрешается при остаточном давлении только с одной стороны соединения (макс. 100 бар на одну сторону).
  • Преимущества:
  • Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений, когда они отсоединены.
  • Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.
  • Модульная конструкция позволяет использовать широкий спектр конфигураций портов.
  • Внешнее кольцевое уплотнение указывает, полностью ли изделие подсоединено, предотвращая таким образом случайное отсоединение и защищая соединение от грязи.
  • Поверхность уплотнения корпуса ниппеля защищена резьбовой втулкой.
  • Высокая сопротивляемость ударам давления.
  • Компактная конструкция.
  • Безопасность и простота в эксплуатации.
  • Материал: Высокопрочная углеродистая сталь
  • Фиксирующий механизм: резьба
  • Рабочее давление: до 450 Бар
  • Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
  • Скорость потока: до 378л./мин.
  • Уплотнения: NBR
  • Сферы применения: машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
  • Нужна консультация?

    Наши специалисты ответят на любой интересующий вопрос

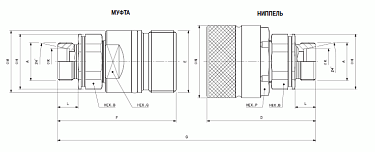

    Артикул Наименование А ID ISO E F D L B K М N Q P H G вес, кг
    809508000 БРС РЕЗЬБОВЫЕ VD 18x1.5 12L - D1/2 Розетка M18x1.5 12L 1/2" M36x2 68,0 11 30,0 12,0 35,8 30,0 32,0 102,6 0,26
    Артикул 809508000
    Наименование БРС РЕЗЬБОВЫЕ VD 18x1.5 12L - D1/2 Розетка
    А M18x1.5 12L
    ID ISO 1/2"
    E M36x2
    F 68,0
    L 11
    B 30,0
    K 12,0
    М 35,8
    Q 30,0
    H 32,0
    G 102,6
    вес, кг 0,26
    809508001 БРС РЕЗЬБОВЫЕ VD 18x1.5 12L - D1/2 Ниппель M18x1.5 12L 1/2" M36x2 62,3 11 30,0 12,0 42,0 36,0 32,0 102,6 0,21
    Артикул 809508001
    Наименование БРС РЕЗЬБОВЫЕ VD 18x1.5 12L - D1/2 Ниппель
    А M18x1.5 12L
    ID ISO 1/2"
    E M36x2
    D 62,3
    L 11
    B 30,0
    K 12,0
    N 42,0
    P 36,0
    H 32,0
    G 102,6
    вес, кг 0,21
    809508002 БРС РЕЗЬБОВЫЕ VD 14x1.5 08L - D1/2 Розетка M14x1.5 08L 1/2" M36x2 67,0 10 30,0 8,0 35,8 30,0 32,0 100,6 0,26
    Артикул 809508002
    Наименование БРС РЕЗЬБОВЫЕ VD 14x1.5 08L - D1/2 Розетка
    А M14x1.5 08L
    ID ISO 1/2"
    E M36x2
    F 67,0
    L 10
    B 30,0
    K 8,0
    М 35,8
    Q 30,0
    H 32,0
    G 100,6
    вес, кг 0,26
    809508003 БРС РЕЗЬБОВЫЕ VD 14x1.5 08L - D1/2 Ниппель M14x1.5 08L 1/2" M36x2 61,3 10 30,0 8,0 42,0 36,0 32,0 100,6 0,21
    Артикул 809508003
    Наименование БРС РЕЗЬБОВЫЕ VD 14x1.5 08L - D1/2 Ниппель
    А M14x1.5 08L
    ID ISO 1/2"
    E M36x2
    D 61,3
    L 10
    B 30,0
    K 8,0
    N 42,0
    P 36,0
    H 32,0
    G 100,6
    вес, кг 0,21
    809508004 БРС РЕЗЬБОВЫЕ VD 22x1.5 15L - D1/2 Розетка M22x1.5 15L 1/2" M36x2 69,0 12 30,0 15,0 35,8 30,0 32,0 104,6 0,26
    Артикул 809508004
    Наименование БРС РЕЗЬБОВЫЕ VD 22x1.5 15L - D1/2 Розетка
    А M22x1.5 15L
    ID ISO 1/2"
    E M36x2
    F 69,0
    L 12
    B 30,0
    K 15,0
    М 35,8
    Q 30,0
    H 32,0
    G 104,6
    вес, кг 0,26
    809508005 БРС РЕЗЬБОВЫЕ VD 22x1.5 15L - D1/2 Ниппель M22x1.5 15L 1/2" M36x2 63,3 12 30,0 15,0 42,0 36,0 32,0 104,6 0,21
    Артикул 809508005
    Наименование БРС РЕЗЬБОВЫЕ VD 22x1.5 15L - D1/2 Ниппель
    А M22x1.5 15L
    ID ISO 1/2"
    E M36x2
    D 63,3
    L 12
    B 30,0
    K 15,0
    N 42,0
    P 36,0
    H 32,0
    G 104,6
    вес, кг 0,21
    809508006 БРС РЕЗЬБОВЫЕ VD 16x1.5 10L - D1/2 Розетка M16x1.5 10L 1/2" M36x2 68,0 11 30,0 10,0 35,8 30,0 32,0 102,6 0,30
    Артикул 809508006
    Наименование БРС РЕЗЬБОВЫЕ VD 16x1.5 10L - D1/2 Розетка
    А M16x1.5 10L
    ID ISO 1/2"
    E M36x2
    F 68,0
    L 11
    B 30,0
    K 10,0
    М 35,8
    Q 30,0
    H 32,0
    G 102,6
    вес, кг 0,30
    809508007 БРС РЕЗЬБОВЫЕ VD 16x1.5 10L - D1/2 Ниппель M16x1.5 10L 1/2" M36x2 62,3 11 30,0 10,0 42,0 36,0 32,0 102,6 0,21
    Артикул 809508007
    Наименование БРС РЕЗЬБОВЫЕ VD 16x1.5 10L - D1/2 Ниппель
    А M16x1.5 10L
    ID ISO 1/2"
    E M36x2
    D 62,3
    L 11
    B 30,0
    K 10,0
    N 42,0
    P 36,0
    H 32,0
    G 102,6
    вес, кг 0,21
    809508008 БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D1/2 Розетка M26x1.5 18L 1/2" M36x2 69,0 12 30,0 18,0 35,8 30,0 32,0 104,6 0,27
    Артикул 809508008
    Наименование БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D1/2 Розетка
    А M26x1.5 18L
    ID ISO 1/2"
    E M36x2
    F 69,0
    L 12
    B 30,0
    K 18,0
    М 35,8
    Q 30,0
    H 32,0
    G 104,6
    вес, кг 0,27
    809508009 БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D1/2 Ниппель M26x1.5 18L 1/2" M36x2 63,3 12 30,0 18,0 42,0 36,0 32,0 104,6 0,22
    Артикул 809508009
    Наименование БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D1/2 Ниппель
    А M26x1.5 18L
    ID ISO 1/2"
    E M36x2
    D 63,3
    L 12
    B 30,0
    K 18,0
    N 42,0
    P 36,0
    H 32,0
    G 104,6
    вес, кг 0,22
    809508012 БРС РЕЗЬБОВЫЕ VD 14x1 08L - D1/4 Розетка M14x1.5 08L 1/4" M24x2 59,7 10 19,0 8,0 23,8 22,0 21,0 90,5 0,10
    Артикул 809508012
    Наименование БРС РЕЗЬБОВЫЕ VD 14x1 08L - D1/4 Розетка
    А M14x1.5 08L
    ID ISO 1/4"
    E M24x2
    F 59,7
    L 10
    B 19,0
    K 8,0
    М 23,8
    Q 22,0
    H 21,0
    G 90,5
    вес, кг 0,10
    809508013 БРС РЕЗЬБОВЫЕ VD 14x1 08L - D1/4 Ниппель M 14x1 08L 1/4" M24x2 56,5 10 19,0 8,0 30,0 27,0 21,0 90,5 0,10
    Артикул 809508013
    Наименование БРС РЕЗЬБОВЫЕ VD 14x1 08L - D1/4 Ниппель
    А M 14x1 08L
    ID ISO 1/4"
    E M24x2
    D 56,5
    L 10
    B 19,0
    K 8,0
    N 30,0
    P 27,0
    H 21,0
    G 90,5
    вес, кг 0,10
    809508014 БРС РЕЗЬБОВЫЕ VD 14x1.5 08L - D3/8 Розетка M 14x1.5 08L 3/8" M28x2 61,3 10 22,0 8,0 27,8 24,0 24,0 93,0 0,16
    Артикул 809508014
    Наименование БРС РЕЗЬБОВЫЕ VD 14x1.5 08L - D3/8 Розетка
    А M 14x1.5 08L
    ID ISO 3/8"
    E M28x2
    F 61,3
    L 10
    B 22,0
    K 8,0
    М 27,8
    Q 24,0
    H 24,0
    G 93,0
    вес, кг 0,16
    809508015 БРС РЕЗЬБОВЫЕ VD 14x1.5 08L - D3/8 Ниппель M14x1.5 08L 3/8" M28x2 58,5 10 22,0 8,0 34,0 30,0 24,0 93,0 0,14
    Артикул 809508015
    Наименование БРС РЕЗЬБОВЫЕ VD 14x1.5 08L - D3/8 Ниппель
    А M14x1.5 08L
    ID ISO 3/8"
    E M28x2
    D 58,5
    L 10
    B 22,0
    K 8,0
    N 34,0
    P 30,0
    H 24,0
    G 93,0
    вес, кг 0,14
    809508016 БРС РЕЗЬБОВЫЕ VD 16x1.5 10L - D3/8 Розетка M16x1.5 10L 3/8" M28x2 62,3 11 22,0 10,0 27,8 24,0 24,0 95,0 0,17
    Артикул 809508016
    Наименование БРС РЕЗЬБОВЫЕ VD 16x1.5 10L - D3/8 Розетка
    А M16x1.5 10L
    ID ISO 3/8"
    E M28x2
    F 62,3
    L 11
    B 22,0
    K 10,0
    М 27,8
    Q 24,0
    H 24,0
    G 95,0
    вес, кг 0,17
    809508017 БРС РЕЗЬБОВЫЕ VD 16x1.5 10L - D3/8 Ниппель M16x1.5 10L 3/8" M28x2 59,5 11 22,0 10,0 34,0 30,0 24,0 95,0 0,14
    Артикул 809508017
    Наименование БРС РЕЗЬБОВЫЕ VD 16x1.5 10L - D3/8 Ниппель
    А M16x1.5 10L
    ID ISO 3/8"
    E M28x2
    D 59,5
    L 11
    B 22,0
    K 10,0
    N 34,0
    P 30,0
    H 24,0
    G 95,0
    вес, кг 0,14
    809508018 БРС РЕЗЬБОВЫЕ VD 18x1.5 12L - D3/8 Розетка M18x1.5 12L 3/8" M28x2 62,3 11 22,0 12,0 27,8 24,0 24,0 95,0 0,14
    Артикул 809508018
    Наименование БРС РЕЗЬБОВЫЕ VD 18x1.5 12L - D3/8 Розетка
    А M18x1.5 12L
    ID ISO 3/8"
    E M28x2
    F 62,3
    L 11
    B 22,0
    K 12,0
    М 27,8
    Q 24,0
    H 24,0
    G 95,0
    вес, кг 0,14
    809508019 БРС РЕЗЬБОВЫЕ VD 18x1.5 12L - D3/8 Ниппель M18x1.5 12L 3/8" M28x2 59,5 11 22,0 12,0 34,0 30,0 24,0 95,0 0,14
    Артикул 809508019
    Наименование БРС РЕЗЬБОВЫЕ VD 18x1.5 12L - D3/8 Ниппель
    А M18x1.5 12L
    ID ISO 3/8"
    E M28x2
    D 59,5
    L 11
    B 22,0
    K 12,0
    N 34,0
    P 30,0
    H 24,0
    G 95,0
    вес, кг 0,14
    809508022 БРС РЕЗЬБОВЫЕ VD 18x1.5 12L - D3/4 Розетка M18x1.5 12L 3/4" M42x2 78,9 11 36,0 12,0 41,8 36,0 40,0 116,5 0,40
    Артикул 809508022
    Наименование БРС РЕЗЬБОВЫЕ VD 18x1.5 12L - D3/4 Розетка
    А M18x1.5 12L
    ID ISO 3/4"
    E M42x2
    F 78,9
    L 11
    B 36,0
    K 12,0
    М 41,8
    Q 36,0
    H 40,0
    G 116,5
    вес, кг 0,40
    809508023 БРС РЕЗЬБОВЫЕ VD 18x1.5 12L - D3/4 Ниппель M18x1.5 12L 3/4" M42x2 69,4 11 36,0 12,0 49,5 46,0 40,0 116,5 0,34
    Артикул 809508023
    Наименование БРС РЕЗЬБОВЫЕ VD 18x1.5 12L - D3/4 Ниппель
    А M18x1.5 12L
    ID ISO 3/4"
    E M42x2
    D 69,4
    L 11
    B 36,0
    K 12,0
    N 49,5
    P 46,0
    H 40,0
    G 116,5
    вес, кг 0,34
    809508024 БРС РЕЗЬБОВЫЕ VD 22x1.5 15L - D3/4 Розетка M22x1.5 15L 3/4" M42x2 79,9 12 36,0 15,2 41,8 36,0 40,0 118,5 0,40
    Артикул 809508024
    Наименование БРС РЕЗЬБОВЫЕ VD 22x1.5 15L - D3/4 Розетка
    А M22x1.5 15L
    ID ISO 3/4"
    E M42x2
    F 79,9
    L 12
    B 36,0
    K 15,2
    М 41,8
    Q 36,0
    H 40,0
    G 118,5
    вес, кг 0,40
    809508025 БРС РЕЗЬБОВЫЕ VD 22x1.5 15L - D3/4 Ниппель M22x1.5 15L 3/4" M42x2 70,4 12 36,0 15,2 49,5 46,0 40,0 118,5 0,34
    Артикул 809508025
    Наименование БРС РЕЗЬБОВЫЕ VD 22x1.5 15L - D3/4 Ниппель
    А M22x1.5 15L
    ID ISO 3/4"
    E M42x2
    D 70,4
    L 12
    B 36,0
    K 15,2
    N 49,5
    P 46,0
    H 40,0
    G 118,5
    вес, кг 0,34
    809508026 БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D3/4 Розетка M26x1.5 18L 3/4" M42x2 80,9 12 36,0 18,2 41,8 36,0 40,0 120,5 0,41
    Артикул 809508026
    Наименование БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D3/4 Розетка
    А M26x1.5 18L
    ID ISO 3/4"
    E M42x2
    F 80,9
    L 12
    B 36,0
    K 18,2
    М 41,8
    Q 36,0
    H 40,0
    G 120,5
    вес, кг 0,41
    809508027 БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D3/4 Ниппель M26x1.5 18L 3/4" M42x2 71,4 12 36,0 18,2 49,4 46,0 40,0 120,5 0,34
    Артикул 809508027
    Наименование БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D3/4 Ниппель
    А M26x1.5 18L
    ID ISO 3/4"
    E M42x2
    D 71,4
    L 12
    B 36,0
    K 18,2
    N 49,4
    P 46,0
    H 40,0
    G 120,5
    вес, кг 0,34
    809508028 БРС РЕЗЬБОВЫЕ VD 30x2 22L - D3/4 Розетка M30x2 22L 3/4" M42x2 81,9 14 36,0 22,0 41,8 36,0 40,0 122,5 0,41
    Артикул 809508028
    Наименование БРС РЕЗЬБОВЫЕ VD 30x2 22L - D3/4 Розетка
    А M30x2 22L
    ID ISO 3/4"
    E M42x2
    F 81,9
    L 14
    B 36,0
    K 22,0
    М 41,8
    Q 36,0
    H 40,0
    G 122,5
    вес, кг 0,41
    809508029 БРС РЕЗЬБОВЫЕ VD 30x2 22L - D3/4 Ниппель M30x2 22L 3/4" M42x2 72,4 14 36,0 22,0 49,5 46,0 40,0 122,5 0,34
    Артикул 809508029
    Наименование БРС РЕЗЬБОВЫЕ VD 30x2 22L - D3/4 Ниппель
    А M30x2 22L
    ID ISO 3/4"
    E M42x2
    D 72,4
    L 14
    B 36,0
    K 22,0
    N 49,5
    P 46,0
    H 40,0
    G 122,5
    вес, кг 0,34
    809508030 БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D1 Розетка M26x1.5 18L Rd 48x3 SP 95,0 12 41,0 18,0 47,8 41,0 45,0 138,7 0,70
    Артикул 809508030
    Наименование БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D1 Розетка
    А M26x1.5
    ID ISO 18L
    E Rd 48x3 SP
    F 95,0
    L 12
    B 41,0
    K 18,0
    М 47,8
    Q 41,0
    H 45,0
    G 138,7
    вес, кг 0,70
    809508031 БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D1 Ниппель M26x1.5 18L 1" Rd 48x3 SP 78,5 12 41,0 18,0 60,0 55,0 45,0 138,7 0,59
    Артикул 809508031
    Наименование БРС РЕЗЬБОВЫЕ VD 26x1.5 18L - D1 Ниппель
    А M26x1.5 18L
    ID ISO 1"
    E Rd 48x3 SP
    D 78,5
    L 12
    B 41,0
    K 18,0
    N 60,0
    P 55,0
    H 45,0
    G 138,7
    вес, кг 0,59
    809508032 БРС РЕЗЬБОВЫЕ VD 30x2 22L - D1 Розетка M30x2 22L 1" Rd 48x3 SP 97,0 14 41,0 22,2 47,8 41,0 45,0 142,7 0,70
    Артикул 809508032
    Наименование БРС РЕЗЬБОВЫЕ VD 30x2 22L - D1 Розетка
    А M30x2 22L
    ID ISO 1"
    E Rd 48x3 SP
    F 97,0
    L 14
    B 41,0
    K 22,2
    М 47,8
    Q 41,0
    H 45,0
    G 142,7
    вес, кг 0,70
    809508033 БРС РЕЗЬБОВЫЕ VD 30x2 22L - D1 Ниппель M30x2 22L 1" Rd 48x3 SP 80,5 14 41,0 22,2 60,0 55,0 45,0 142,7 0,60
    Артикул 809508033
    Наименование БРС РЕЗЬБОВЫЕ VD 30x2 22L - D1 Ниппель
    А M30x2 22L
    ID ISO 1"
    E Rd 48x3 SP
    D 80,5
    L 14
    B 41,0
    K 22,2
    N 60,0
    P 55,0
    H 45,0
    G 142,7
    вес, кг 0,60
    809508034 БРС РЕЗЬБОВЫЕ VD 36x2 28L - D1 Розетка M36x2 28L 1" Rd 48x3 SP 97,0 14 41,0 28,2 47,8 41,0 45,0 142,7 0,70
    Артикул 809508034
    Наименование БРС РЕЗЬБОВЫЕ VD 36x2 28L - D1 Розетка
    А M36x2 28L
    ID ISO 1"
    E Rd 48x3 SP
    F 97,0
    L 14
    B 41,0
    K 28,2
    М 47,8
    Q 41,0
    H 45,0
    G 142,7
    вес, кг 0,70
    809508035 БРС РЕЗЬБОВЫЕ VD 36x2 28L - D1 Ниппель M36x2 28L 1" Rd 48x3 SP 80,5 14 41,0 28,2 60,0 55,0 45,0 142,7 0,60
    Артикул 809508035
    Наименование БРС РЕЗЬБОВЫЕ VD 36x2 28L - D1 Ниппель
    А M36x2 28L
    ID ISO 1"
    E Rd 48x3 SP
    D 80,5
    L 14
    B 41,0
    K 28,2
    N 60,0
    P 55,0
    H 45,0
    G 142,7
    вес, кг 0,60
    809508036 БРС РЕЗЬБОВЫЕ VD 45x2 35L - D1 Розетка M45x2 35L 1" Rd 48x3 SP 99,0 16 46,0 35,3 47,8 41,0 50,0 146,7 0,78
    Артикул 809508036
    Наименование БРС РЕЗЬБОВЫЕ VD 45x2 35L - D1 Розетка
    А M45x2 35L
    ID ISO 1"
    E Rd 48x3 SP
    F 99,0
    L 16
    B 46,0
    K 35,3
    М 47,8
    Q 41,0
    H 50,0
    G 146,7
    вес, кг 0,78
    809508037 БРС РЕЗЬБОВЫЕ VD 45x2 35L - D1 Ниппель M45x2 35L 1" Rd 48x3 SP 82,5 16 46,0 35,3 60,0 55,0 50,0 146,7 0,68
    Артикул 809508037
    Наименование БРС РЕЗЬБОВЫЕ VD 45x2 35L - D1 Ниппель
    А M45x2 35L
    ID ISO 1"
    E Rd 48x3 SP
    D 82,5
    L 16
    B 46,0
    K 35,3
    N 60,0
    P 55,0
    H 50,0
    G 146,7
    вес, кг 0,68
    • Бренд Stucchi
