БРС ISO A IR-V BSP

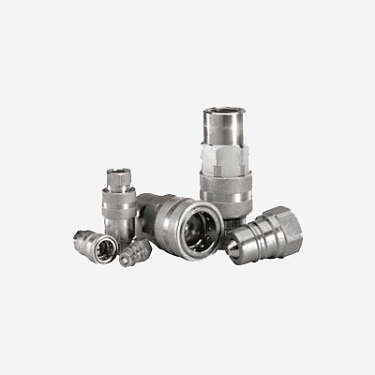

Серия быстроразъемных соединений седельного типа «IR-V» взаимозаменяема с шариковой серией «IR» и изготавливается из углеродистой стали с оцинковкой. Особенность дизайна в усовершенствованном уплотнении шарикового запорного элемента. Размер 1/2 это часть серии «BIR» и взаимозаменяема согласно стандарту ISO 7241-1 серии «А».

Взаимозаменяемость: похожие серии БРС.
ISO 7241-1 серия «А» (только для размера 1/2).

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

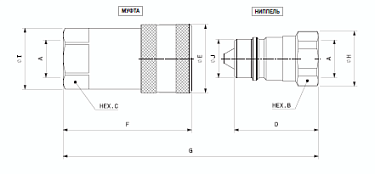

Артикул Наименование резьба А ID ISO B C D E F H I J G вес, кг
800100000 БРС ISO A IR-V BSP 1/4 - D1/4 Розетка BSP 1/4" 1/4" 19,0 27,0 50,4 21,0 65,9 0,12
Артикул 800100000
Наименование БРС ISO A IR-V BSP 1/4 - D1/4 Розетка
резьба BSP
А 1/4"
ID ISO 1/4"
C 19,0
E 27,0
F 50,4
I 21,0
G 65,9
вес, кг 0,12
800100001 БРС ISO A IR-V BSP 1/4 - D1/4 Ниппель BSP 1/4" 1/4" 19,0 32,5 22,0 14,2 65,9 0,04
Артикул 800100001
Наименование БРС ISO A IR-V BSP 1/4 - D1/4 Ниппель
резьба BSP
А 1/4"
ID ISO 1/4"
B 19,0
D 32,5
H 22,0
J 14,2
G 65,9
вес, кг 0,04
800100002 БРС ISO A IR-V BSP 3/8 - D3/8 Розетка BSP 3/8" 3/8" 24,0 34,0 58,3 26,5 76,3 0,22
Артикул 800100002
Наименование БРС ISO A IR-V BSP 3/8 - D3/8 Розетка
резьба BSP
А 3/8"
ID ISO 3/8"
C 24,0
E 34,0
F 58,3
I 26,5
G 76,3
вес, кг 0,22
800100003 БРС ISO A IR-V BSP 3/8 - D3/8 Ниппель BSP 3/8" 3/8" 24,0 38,0 27,7 19,0 76,3 0,07
Артикул 800100003
Наименование БРС ISO A IR-V BSP 3/8 - D3/8 Ниппель
резьба BSP
А 3/8"
ID ISO 3/8"
B 24,0
D 38,0
H 27,7
J 19,0
G 76,3
вес, кг 0,07
800100004 БРС ISO A IR-V BSP 3/4 - D3/4 Розетка BSP 3/4" 3/4" 38,0 48,0 90,3 43,0 118,3 0,19
Артикул 800100004
Наименование БРС ISO A IR-V BSP 3/4 - D3/4 Розетка
резьба BSP
А 3/4"
ID ISO 3/4"
C 38,0
E 48,0
F 90,3
I 43,0
G 118,3
вес, кг 0,19
800100005 БРС ISO A IR-V BSP 3/4 - D3/4 Ниппель BSP 3/4" 3/4" 36,0 59,0 38,5 26,9 118,3 0,19
Артикул 800100005
Наименование БРС ISO A IR-V BSP 3/4 - D3/4 Ниппель
резьба BSP
А 3/4"
ID ISO 3/4"
B 36,0
D 59,0
H 38,5
J 26,9
G 118,3
вес, кг 0,19
800100006 БРС ISO A IR-V BSP 1 - D1 Розетка BSP 1" 1" 45,0 54,0 97,6 52,0 128,8 0,83
Артикул 800100006
Наименование БРС ISO A IR-V BSP 1 - D1 Розетка
резьба BSP
А 1"
ID ISO 1"
C 45,0
E 54,0
F 97,6
I 52,0
G 128,8
вес, кг 0,83
800100007 БРС ISO A IR-V BSP 1 - D1 Ниппель BSP 1" 1" 41,0 64,1 44,8 31,4 128,8 0,26
Артикул 800100007
Наименование БРС ISO A IR-V BSP 1 - D1 Ниппель
резьба BSP
А 1"
ID ISO 1"
B 41,0
D 64,1
H 44,8
J 31,4
G 128,8
вес, кг 0,26
800500004-IRV БРС ISO A IR-V BSP 1/2 - D1/2 Розетка BSP 1/2" 1/2" 27,0 38,0 63,3 30,0 86,3 0,25
Артикул 800500004-IRV
Наименование БРС ISO A IR-V BSP 1/2 - D1/2 Розетка
резьба BSP
А 1/2"
ID ISO 1/2"
C 27,0
E 38,0
F 63,3
I 30,0
G 86,3
вес, кг 0,25
800500005-IRV БРС ISO A IR-V BSP 1/2 - D1/2 Ниппель BSP 1/2" 1/2" 27,0 44,5 29,0 20,5 86,3 0,08
Артикул 800500005-IRV
Наименование БРС ISO A IR-V BSP 1/2 - D1/2 Ниппель
резьба BSP
А 1/2"
ID ISO 1/2"
B 27,0
D 44,5
H 29,0
J 20,5
G 86,3
вес, кг 0,08
  • Бренд Stucchi
