AX SAE

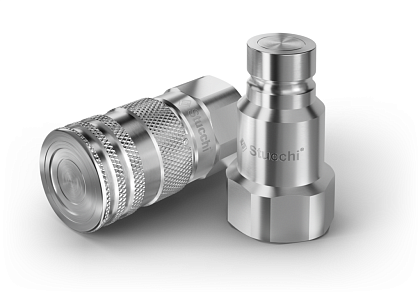

БРС FLAT FACE AX SAE

БРС Flat Face серии «AX» разработаны для применения в агрессивных средах и/или для соединения систем, подающих жидкости, имеющие высокий коррозийный показатель. Серия БРС «AX» из нержавеющей стали, с модульной структурой предлагает различное исполнение БРС с несколькими типами резьб и специальных портов.

Преимущества:

Плоская поверхность легко очищается, уменьшая количество грязи внутри системы.

Минимальная утечка жидкости во время отсоединения.

Минимальное попадание воздуха при соединении.

Высокая коррозионная устойчивость, возможность использования в агрессивных средах.

Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.

Безопасность и простота в эксплуатации.

Материал: Нержавеющая сталь (AISI 316L)

Фиксирующий механизм: Шарик + предохранитель

Рабочее давление: до 350 Бар

Температура рабочей среды: -15°C +180°C (в зависимости от типа уплотнений)

Скорость потока: до 378 л./мин.

Уплотнения: VITON

Сферы применения: нефтегазовая промышленность, системы охлаждения, химическая и пищевая промышленность

Видео-демонстрация

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Характеристики

Артикул

Наименование

резьба

ID ISO

вес, кг

808504104

БРС FF AX UNF 9/16 - D3/8 Розетка (нерж.)

UNF

9/16"

3/8"

30,0

32,0

69,4

32,0

134,8

0,30

Артикул	808504104
Наименование	БРС FF AX UNF 9/16 - D3/8 Розетка (нерж.)
резьба	UNF
А	9/16"
ID ISO	3/8"
C	30,0
E	32,0
F	69,4
I	32,0
G	134,8
вес, кг	0,30

808504105

БРС FF AX UNF 9/16 - D3/8 Ниппель (нерж.)

UNF

9/16"

3/8"

27,0

65,4

29,0

19,7

134,8

0,16

Артикул	808504105
Наименование	БРС FF AX UNF 9/16 - D3/8 Ниппель (нерж.)
резьба	UNF
А	9/16"
ID ISO	3/8"
B	27,0
D	65,4
H	29,0
J	19,7
G	134,8
вес, кг	0,16

808504106

БРС FF AX UNF 3/4 - D3/8 Розетка (нерж.)

UNF

3/8"

30,0

32,0

74,4

32,0

141,8

0,33

Артикул	808504106
Наименование	БРС FF AX UNF 3/4 - D3/8 Розетка (нерж.)
резьба	UNF
ID ISO	3/8"
C	30,0
E	32,0
F	74,4
I	32,0
G	141,8
вес, кг	0,33

808504107

БРС FF AX UNF 3/4 - D3/8 Ниппель (нерж.)

UNF

3/8"

27,0

67,4

29,0

19,7

141,8

0,16

Артикул	808504107
Наименование	БРС FF AX UNF 3/4 - D3/8 Ниппель (нерж.)
резьба	UNF
ID ISO	3/8"
B	27,0
D	67,4
H	29,0
J	19,7
G	141,8
вес, кг	0,16

808504114

БРС FF AX UNF 1.1/16 - D3/4 Розетка (нерж.)

UNF

1.1/16"

3/4"

46,0

48,0

103,8

49,8

189,5

1,08

Артикул	808504114
Наименование	БРС FF AX UNF 1.1/16 - D3/4 Розетка (нерж.)
резьба	UNF
А	1.1/16"
ID ISO	3/4"
C	46,0
E	48,0
F	103,8
I	49,8
G	189,5
вес, кг	1,08

808504115

БРС FF AX UNF 1.1/16 - D3/4 Ниппель (нерж.)

UNF

1.1/16"

3/4"

46,0

85,7

49,5

30,0

189,5

0,54

Артикул	808504115
Наименование	БРС FF AX UNF 1.1/16 - D3/4 Ниппель (нерж.)
резьба	UNF
А	1.1/16"
ID ISO	3/4"
B	46,0
D	85,7
H	49,5
J	30,0
G	189,5
вес, кг	0,54

808504122

БРС FF AX UNF 1.5/16 - D3/4 Розетка (нерж.)

UNF

1.5/16"

3/4"

55,0

108,3

59,8

208,5

1,42

Артикул	808504122
Наименование	БРС FF AX UNF 1.5/16 - D3/4 Розетка (нерж.)
резьба	UNF
А	1.5/16"
ID ISO	3/4"
C	55,0
E	55,0
F	108,3
I	59,8
G	208,5
вес, кг	1,42

808504123

БРС FF AX UNF 1.5/16 - D3/4 Ниппель (нерж.)

UNF

1.5/16"

3/4

55,0

100,2

59,8

36,0

208,5

0,82

Артикул	808504123
Наименование	БРС FF AX UNF 1.5/16 - D3/4 Ниппель (нерж.)
резьба	UNF
А	1.5/16"
ID ISO	3/4
B	55,0
D	100,2
H	59,8
J	36,0
G	208,5
вес, кг	0,82

Бренд Stucchi
