Кольца врезные B4
Кольца врезные B4
Если Вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 10... на 11...
Система B4 проста в сборке и не требует специального инструмента.
Если Вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 10... на 11...
Руководство по сборке трубных соединений системы CAST DIN 2353 с врезным кольцом B4:
Нужна консультация?

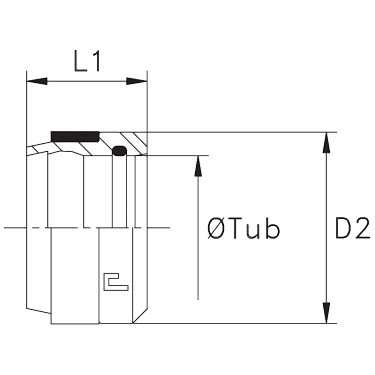

Наши специалисты ответят на любой интересующий вопрос| WP (bar) | серия | Стандарт ТС | Ø трубы D1 | L1 (мм) | Бренд | Артикул | D2 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 500 | L | Соединения 24° DIN 2353 | 6 | 9,5 | CAST | 100104.4 | 10 |
|
||||||||
|
||||||||||||||||
|
|
||||||||||||||||
| 500 | L | Соединения 24° DIN 2353 | 8 | 9,5 | CAST | 100105.4 | 12 |
|
||||||||
|
||||||||||||||||
|
|
||||||||||||||||
| 500 | L | Соединения 24° DIN 2353 | 10 | 10 | CAST | 100106.4 | 14 |
|
||||||||
|
||||||||||||||||
|
|
||||||||||||||||
| 400 | L | Соединения 24° DIN 2353 | 12 | 10 | CAST | 100107.4 | 16 |
|
||||||||
|
||||||||||||||||
|
|
||||||||||||||||
| 400 | L | Соединения 24° DIN 2353 | 15 | 10 | CAST | 100108.4 | 20 |
|
||||||||
|
||||||||||||||||
|
|
||||||||||||||||
| 400 | L | Соединения 24° DIN 2353 | 18 | 10 | CAST | 100109.4 | 23 |
|
||||||||
|
||||||||||||||||
|
|
||||||||||||||||
| 250 | L | Соединения 24° DIN 2353 | 22 | 10,5 | CAST | 100110.4 | 27 |
|
||||||||
|
||||||||||||||||
|
|
||||||||||||||||
| 250 | L | Соединения 24° DIN 2353 | 28 | 11 | CAST | 100111.4 | 33 |
|
||||||||
|
||||||||||||||||
|
|
||||||||||||||||
| 250 | L | Соединения 24° DIN 2353 | 35 | 13 | CAST | 100112.4 | 41 |
|
||||||||
|
||||||||||||||||
|
|
||||||||||||||||
| 250 | L | Соединения 24° DIN 2353 | 42 | 13 | CAST | 100113.4 | 48 |
|
||||||||
|
||||||||||||||||
|
|
||||||||||||||||
| 800 | S | Соединения 24° DIN 2353 | 6 | 9,5 | CAST | 100114.4 | 10 |
|
||||||||
|
||||||||||||||||
|
|
||||||||||||||||
| 800 | S | Соединения 24° DIN 2353 | 8 | 9,5 | CAST | 100115.4 | 12 |
|
||||||||
|
||||||||||||||||
|
|
||||||||||||||||
| 800 | S | Соединения 24° DIN 2353 | 10 | 10 | CAST | 100116.4 | 14 |
|
||||||||
|
||||||||||||||||
|
|
||||||||||||||||
| 630 | S | Соединения 24° DIN 2353 | 12 | 10 | CAST | 100117.4 | 16 |
|
||||||||
|
||||||||||||||||
|
|
||||||||||||||||
| 630 | S | Соединения 24° DIN 2353 | 14 | 10 | CAST | 100118.4 | 19 |
|
||||||||
|
||||||||||||||||
|
|
||||||||||||||||
| 630 | S | Соединения 24° DIN 2353 | 16 | 10,5 | CAST | 100119.4 | 21 |
|
||||||||
|
||||||||||||||||
|
|
||||||||||||||||
| 420 | S | Соединения 24° DIN 2353 | 20 | 12 | CAST | 100120.4 | 26 |
|
||||||||
|
||||||||||||||||
|
|
||||||||||||||||
| 420 | S | Соединения 24° DIN 2353 | 25 | 12 | CAST | 100121.4 | 32 |
|
||||||||
|
||||||||||||||||
|
|
||||||||||||||||
| 420 | S | Соединения 24° DIN 2353 | 30 | 13 | CAST | 100122.4 | 38 |
|
||||||||
|
||||||||||||||||
|
|
||||||||||||||||
| 420 | S | Соединения 24° DIN 2353 | 38 | 13 | CAST | 100123.4 | 48 |
|
||||||||
|
||||||||||||||||
|
|
||||||||||||||||
