Кольца врезные B3
Кольца врезные B3
Если Вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 10.... на 11....
Система B3 проста в сборке и не требует специального инструмента.
Если Вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 10... на 11...
Руководство по сборке трубных соединений системы CAST DIN 2353 с врезным кольцом B3:
Нужна консультация?

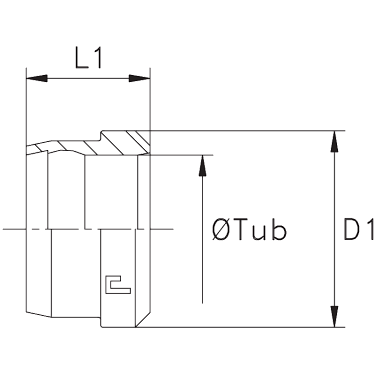

Наши специалисты ответят на любой интересующий вопрос| Артикул | серия | WP (bar) | Ø трубы D1 | L1 (мм) | D1 | Стандарт ТС | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100101 | LL | 100 | 4 | 6 | 6 | Соединения 24° DIN 2353 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 100102 | LL | 100 | 6 | 7 | 8 | Соединения 24° DIN 2353 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 100103 | LL | 100 | 8 | 7 | 10 | Соединения 24° DIN 2353 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 100104 | L | 500 | 6 | 9,5 | 10 | Соединения 24° DIN 2353 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 100105 | L | 500 | 8 | 9,5 | 12 | Соединения 24° DIN 2353 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 100106 | L | 500 | 10 | 10 | 14 | Соединения 24° DIN 2353 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 100107 | L | 400 | 12 | 10 | 16 | Соединения 24° DIN 2353 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 100108 | L | 400 | 15 | 10 | 19 | Соединения 24° DIN 2353 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 100109 | L | 400 | 18 | 10 | 23 | Соединения 24° DIN 2353 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 100110 | L | 250 | 22 | 10,5 | 27 | Соединения 24° DIN 2353 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 100111 | L | 250 | 28 | 11 | 33 | Соединения 24° DIN 2353 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 100112 | L | 250 | 35 | 13 | 41 | Соединения 24° DIN 2353 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 100113 | L | 250 | 42 | 13 | 48 | Соединения 24° DIN 2353 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 100118 | S | 630 | 14 | 10 | 19 | Соединения 24° DIN 2353 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 100119 | S | 630 | 16 | 10,5 | 21 | Соединения 24° DIN 2353 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 100120 | S | 420 | 20 | 12 | 26 | Соединения 24° DIN 2353 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 100121 | S | 420 | 25 | 12 | 32 | Соединения 24° DIN 2353 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 100122 | S | 420 | 30 | 13 | 36 | Соединения 24° DIN 2353 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 100123 | S | 420 | 38 | 13 | 48 | Соединения 24° DIN 2353 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
- Бренд CAST
