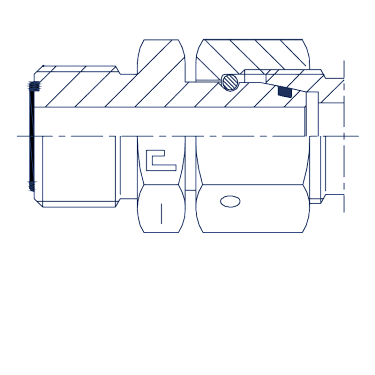

Переход на DIN 2353 внутренняя резьба

Если вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 40.... на 41....

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

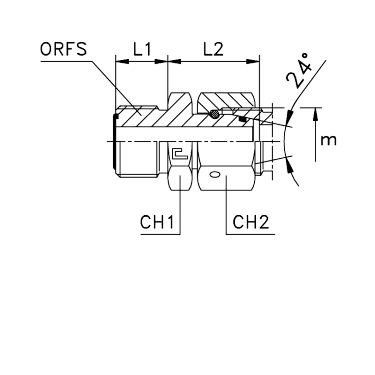

Характеристики

Артикул

Наименование

серия

WP (bar)

Ø трубы D1

Ø трубы W

Ø трубы 24°

резьба M

L1 (мм)

L2 (мм)

CH1

CH2

резьба ORFS

Стандарт ТС

402701

Номенклатура Cast 402701

Универсальная

315

1/4

12x1,5

9/16-18

Артикул	402701
Наименование	Номенклатура Cast 402701

серия	Универсальная
WP (bar)	315
Ø трубы D1	6
Ø трубы W	1/4
Ø трубы 24°	6L
резьба M	12x1,5
L1 (мм)	10
L2 (мм)	10
CH1	17
CH2	14
резьба ORFS	9/16-18
Стандарт ТС

402702

Номенклатура Cast 402702

Универсальная

315

1/4

14x1,5

9/16-18

Артикул	402702
Наименование	Номенклатура Cast 402702

серия	Универсальная
WP (bar)	315
Ø трубы D1	6
Ø трубы W	1/4
Ø трубы 24°	8L
резьба M	14x1,5
L1 (мм)	10
L2 (мм)	10
CH1	17
CH2	17
резьба ORFS	9/16-18
Стандарт ТС

402703

Номенклатура Cast 402703

Универсальная

315

8-10

5/16-3/8

10L

16x1,5

11/16-16

Артикул	402703
Наименование	Номенклатура Cast 402703

серия	Универсальная
WP (bar)	315
Ø трубы D1	8-10
Ø трубы W	5/16-3/8
Ø трубы 24°	10L
резьба M	16x1,5
L1 (мм)	11
L2 (мм)	11
CH1	19
CH2	19
резьба ORFS	11/16-16
Стандарт ТС

402704

Номенклатура Cast 402704

Универсальная

315

1/2

12L

18x1,5

13/16-16

Артикул	402704
Наименование	Номенклатура Cast 402704

серия	Универсальная
WP (bar)	315
Ø трубы D1	12
Ø трубы W	1/2
Ø трубы 24°	12L
резьба M	18x1,5
L1 (мм)	13
L2 (мм)	13
CH1	22
CH2	22
резьба ORFS	13/16-16
Стандарт ТС

402705

Номенклатура Cast 402705

Универсальная

315

14-15-16

5/8

15L

22x1,5

15,5

1-14

Артикул	402705
Наименование	Номенклатура Cast 402705

серия	Универсальная
WP (bar)	315
Ø трубы D1	14-15-16
Ø трубы W	5/8
Ø трубы 24°	15L
резьба M	22x1,5
L1 (мм)	15,5
L2 (мм)	15,5
CH1	27
CH2	27
резьба ORFS	1-14
Стандарт ТС

402706

Номенклатура Cast 402706

Универсальная

315

18-20

3/4

18L

26x1,5

1 3/16-12

Артикул	402706
Наименование	Номенклатура Cast 402706

серия	Универсальная
WP (bar)	315
Ø трубы D1	18-20
Ø трубы W	3/4
Ø трубы 24°	18L
резьба M	26x1,5
L1 (мм)	17
L2 (мм)	17
CH1	32
CH2	32
резьба ORFS	1 3/16-12
Стандарт ТС

402707

Номенклатура Cast 402707

Универсальная

160

22-25

7/8-1

22L

30x2

17,5

1 7/16-12

Артикул	402707
Наименование	Номенклатура Cast 402707

серия	Универсальная
WP (bar)	160
Ø трубы D1	22-25
Ø трубы W	7/8-1
Ø трубы 24°	22L
резьба M	30x2
L1 (мм)	17,5
L2 (мм)	17,5
CH1	41
CH2	36
резьба ORFS	1 7/16-12
Стандарт ТС

402708

Номенклатура Cast 402708

Универсальная

160

28-30-32

1 1/4

28L

36x2

17,5

1 11/16-12

Артикул	402708
Наименование	Номенклатура Cast 402708

серия	Универсальная
WP (bar)	160
Ø трубы D1	28-30-32
Ø трубы W	1 1/4
Ø трубы 24°	28L
резьба M	36x2
L1 (мм)	17,5
L2 (мм)	17,5
CH1	46
CH2	41
резьба ORFS	1 11/16-12
Стандарт ТС

402709

Номенклатура Cast 402709

Универсальная

160

35-38

1 1/2

35L

45x2

17,5

2-12

Артикул	402709
Наименование	Номенклатура Cast 402709

серия	Универсальная
WP (bar)	160
Ø трубы D1	35-38
Ø трубы W	1 1/2
Ø трубы 24°	35L
резьба M	45x2
L1 (мм)	17,5
L2 (мм)	17,5
CH1	55
CH2	50
резьба ORFS	2-12
Стандарт ТС

402710

Номенклатура Cast 402710

Универсальная

160

35-38

1 1/2

42L

52x2

17,5

2-12

Артикул	402710
Наименование	Номенклатура Cast 402710

серия	Универсальная
WP (bar)	160
Ø трубы D1	35-38
Ø трубы W	1 1/2
Ø трубы 24°	42L
резьба M	52x2
L1 (мм)	17,5
L2 (мм)	17,5
CH1	55
CH2	60
резьба ORFS	2-12
Стандарт ТС

402711

Номенклатура Cast 402711

Универсальная

630

1/4

14x1,5

9/16-18

Артикул	402711
Наименование	Номенклатура Cast 402711

серия	Универсальная
WP (bar)	630
Ø трубы D1	6
Ø трубы W	1/4
Ø трубы 24°	6S
резьба M	14x1,5
L1 (мм)	10
L2 (мм)	10
CH1	17
CH2	17
резьба ORFS	9/16-18
Стандарт ТС

402712

Номенклатура Cast 402712

Универсальная

630

1/4

16x1,5

9/16-18

Артикул	402712
Наименование	Номенклатура Cast 402712

серия	Универсальная
WP (bar)	630
Ø трубы D1	6
Ø трубы W	1/4
Ø трубы 24°	8S
резьба M	16x1,5
L1 (мм)	10
L2 (мм)	10
CH1	17
CH2	19
резьба ORFS	9/16-18
Стандарт ТС

402713

Номенклатура Cast 402713

Универсальная

630

8-10

5/16-3/8

10S

18x1,5

11/16-16

Артикул	402713
Наименование	Номенклатура Cast 402713

серия	Универсальная
WP (bar)	630
Ø трубы D1	8-10
Ø трубы W	5/16-3/8
Ø трубы 24°	10S
резьба M	18x1,5
L1 (мм)	11
L2 (мм)	11
CH1	19
CH2	22
резьба ORFS	11/16-16
Стандарт ТС

402714

Номенклатура Cast 402714

Универсальная

630

1/2

12S

20x1,5

13/16-16

Артикул	402714
Наименование	Номенклатура Cast 402714

серия	Универсальная
WP (bar)	630
Ø трубы D1	12
Ø трубы W	1/2
Ø трубы 24°	12S
резьба M	20x1,5
L1 (мм)	13
L2 (мм)	13
CH1	22
CH2	24
резьба ORFS	13/16-16
Стандарт ТС

402715

Номенклатура Cast 402715

Универсальная

420

14-15-16

5/8

14S

22x1,5

15,5

1-14

Артикул	402715
Наименование	Номенклатура Cast 402715

серия	Универсальная
WP (bar)	420
Ø трубы D1	14-15-16
Ø трубы W	5/8
Ø трубы 24°	14S
резьба M	22x1,5
L1 (мм)	15,5
L2 (мм)	15,5
CH1	27
CH2	27
резьба ORFS	1-14
Стандарт ТС

402716

Номенклатура Cast 402716

Универсальная

400

14-15-16

5/8

16S

24x1,5

15,5

1-14

Артикул	402716
Наименование	Номенклатура Cast 402716

серия	Универсальная
WP (bar)	400
Ø трубы D1	14-15-16
Ø трубы W	5/8
Ø трубы 24°	16S
резьба M	24x1,5
L1 (мм)	15,5
L2 (мм)	15,5
CH1	27
CH2	30
резьба ORFS	1-14
Стандарт ТС

402717

Номенклатура Cast 402717

Универсальная

400

18-20

3/4

20S

30x2

1 3/16-12

Артикул	402717
Наименование	Номенклатура Cast 402717

серия	Универсальная
WP (bar)	400
Ø трубы D1	18-20
Ø трубы W	3/4
Ø трубы 24°	20S
резьба M	30x2
L1 (мм)	17
L2 (мм)	17
CH1	32
CH2	36
резьба ORFS	1 3/16-12
Стандарт ТС

402718

Номенклатура Cast 402718

Универсальная

400

22-25

7/8-1

25S

36x2

17,5

1 7/16-12

Артикул	402718
Наименование	Номенклатура Cast 402718

серия	Универсальная
WP (bar)	400
Ø трубы D1	22-25
Ø трубы W	7/8-1
Ø трубы 24°	25S
резьба M	36x2
L1 (мм)	17,5
L2 (мм)	17,5
CH1	41
CH2	46
резьба ORFS	1 7/16-12
Стандарт ТС

402719

Номенклатура Cast 402719

Универсальная

280

28-30-32

1 1/4

30S

42x2

17,5

1 11/16-12

Артикул	402719
Наименование	Номенклатура Cast 402719

серия	Универсальная
WP (bar)	280
Ø трубы D1	28-30-32
Ø трубы W	1 1/4
Ø трубы 24°	30S
резьба M	42x2
L1 (мм)	17,5
L2 (мм)	17,5
CH1	46
CH2	50
резьба ORFS	1 11/16-12
Стандарт ТС

402720

Номенклатура Cast 402720

Универсальная

280

35-38

1 1/2

38S

52x2

17,5

2-12

Артикул	402720
Наименование	Номенклатура Cast 402720

серия	Универсальная
WP (bar)	280
Ø трубы D1	35-38
Ø трубы W	1 1/2
Ø трубы 24°	38S
резьба M	52x2
L1 (мм)	17,5
L2 (мм)	17,5
CH1	55
CH2	60
резьба ORFS	2-12
Стандарт ТС

Бренд CAST
