A-HP NPT

Серия БРС с запорной площадкой «A-HP» предназначена для систем с высоким рабочим давлением до 720 бар. БРС изготавливаются из высококачественной углеродистой стали. Дизайн запорной площадки исключает утечки в процессе подключения/отключения. Для безопасности серия «A-HP» спроектирована таким образом, что не предназначена для подключения к системе с низким давлением и имеет автоматический замок безопасности, исключающий случайное отключение. Серия «А-НР» используется в системах с высоким рабочим давлением, где требуется максимальная безопасность.

Преимущества:

Плоская поверхность легко очищается, уменьшая количество грязи внутри системы.

Минимальная утечка жидкости во время отсоединения.

Минимальное попадание воздуха при соединении.

Автоматический предохранительный механизм предотвращает случайное отсоединение. Такое предохранительное устройство очень важно особенно для аварийно-спасательного оборудования.

Компактная, легкая конструкция.

Безопасность и простота в эксплуатации.

Материал: Высокопрочная углеродистая сталь

Фиксирующий механизм: Шарик + предохранитель

Рабочее давление: до 720 Бар

Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)

Скорость потока: до 46л./мин.

Уплотнения: NBR

Сферы применения: системы с высоким давлением, гидравлическое оборудование

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

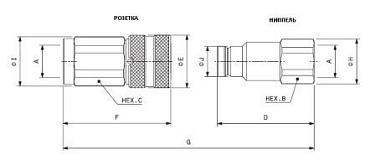

Характеристики

Артикул

Наименование

резьба

ID ISO

вес, кг

Часть

801601004

БРС FF A-HP NPT 1/4 - D1/4 Розетка

NPT

1/4"

22,0

29,0

58,0

29,0

94,9

0,21

Розетка

Артикул	801601004
Наименование	БРС FF A-HP NPT 1/4 - D1/4 Розетка
резьба	NPT
ID ISO	1/4"
C	22,0
E	29,0
F	58,0
I	29,0
G	94,9
вес, кг	0,21
Часть	Розетка

801601005

БРС FF A-HP NPT 1/4 - D1/4 Ниппель

NPT

1/4"

22,0

47,9

23,8

16,5

94,9

0,09

Ниппель

Артикул	801601005
Наименование	БРС FF A-HP NPT 1/4 - D1/4 Ниппель
резьба	NPT
ID ISO	1/4"
B	22,0
D	47,9
H	23,8
J	16,5
G	94,9
вес, кг	0,09
Часть	Ниппель

801601008

БРС FF A-HP NPT 3/8 - D1/4 Розетка

NPT

1/4"

24,0

29,0

60,0

29,0

103,9

0,21

Розетка

Артикул	801601008
Наименование	БРС FF A-HP NPT 3/8 - D1/4 Розетка
резьба	NPT
ID ISO	1/4"
C	24,0
E	29,0
F	60,0
I	29,0
G	103,9
вес, кг	0,21
Часть	Розетка

801601009

БРС FF A-HP NPT 3/8 - D1/4 Ниппель

NPT

1/4"

24,0

54,9

26,0

16,5

103,9

0,11

Ниппель

Артикул	801601009
Наименование	БРС FF A-HP NPT 3/8 - D1/4 Ниппель
резьба	NPT
ID ISO	1/4"
B	24,0
D	54,9
H	26,0
J	16,5
G	103,9
вес, кг	0,11
Часть	Ниппель

801601010

БРС FF A-HP NPT 3/8 - D3/8 Розетка

NPT

3/8"

30,0

34,0

64,6

32,0

108,8

0,32

Розетка

Артикул	801601010
Наименование	БРС FF A-HP NPT 3/8 - D3/8 Розетка
резьба	NPT
ID ISO	3/8"
C	30,0
E	34,0
F	64,6
I	32,0
G	108,8
вес, кг	0,32
Часть	Розетка

801601011

БРС FF A-HP NPT 3/8 - D3/8 Ниппель

NPT

3/8"

27,0

60,0

29,0

19,5

108,8

0,15

Ниппель

Артикул	801601011
Наименование	БРС FF A-HP NPT 3/8 - D3/8 Ниппель
резьба	NPT
ID ISO	3/8"
B	27,0
D	60,0
H	29,0
J	19,5
G	108,8
вес, кг	0,15
Часть	Ниппель

801601012

БРС FF A-HP NPT 1/2 - D3/8 Розетка

NPT

3/8"

30,0

34,0

69,6

32,0

116,3

0,31

Розетка

Артикул	801601012
Наименование	БРС FF A-HP NPT 1/2 - D3/8 Розетка
резьба	NPT
ID ISO	3/8"
C	30,0
E	34,0
F	69,6
I	32,0
G	116,3
вес, кг	0,31
Часть	Розетка

801601013

БРС FF A-HP NPT 1/2 - D3/8 Ниппель

NPT

3/8"

27,0

62,5

29,0

19,5

116,3

0,14

Ниппель

Артикул	801601013
Наименование	БРС FF A-HP NPT 1/2 - D3/8 Ниппель
резьба	NPT
ID ISO	3/8"
B	27,0
D	62,5
H	29,0
J	19,5
G	116,3
вес, кг	0,14
Часть	Ниппель

801601014

БРС FF A-HP NPT 1/8 - D1/8 Розетка

NPT

1/8"

17,0

22,0

44,0

21,8

72,3

0,09

Розетка

Артикул	801601014
Наименование	БРС FF A-HP NPT 1/8 - D1/8 Розетка
резьба	NPT
ID ISO	1/8"
C	17,0
E	22,0
F	44,0
I	21,8
G	72,3
вес, кг	0,09
Часть	Розетка

801601015

БРС FF A-HP NPT 1/8 - D1/8 Ниппель

NPT

1/8"

17,0

36,2

18,5

12,0

72,3

0,04

Ниппель

Артикул	801601015
Наименование	БРС FF A-HP NPT 1/8 - D1/8 Ниппель
резьба	NPT
ID ISO	1/8"
B	17,0
D	36,2
H	18,5
J	12,0
G	72,3
вес, кг	0,04
Часть	Ниппель
